トリプレックスF 500泥ポンプ API-7K 深掘り用
F 500 マッドポンプ 複数のインナーサイズで,深層掘削アプリケーションでの循環要件に対応する圧力とボリュームを可能にします.
F 500 マッドポンプ 性能パラメータ
| RS-F500 (イギリスのシステム) リンプポンプの移動と圧力の関係図 | |||||||||||
| シリンダージャケットの直径 | 中 | 6 3/4 | 6 1/2 | 6 | 5 1/2 | 5 | 4 1/2 | 4 | |||
| 出力圧 | MPa | 9.2 | 10 | 11.7 | 13.9 | 16.8 | 20.8 | 26.3 | |||
| PSI | 1315 | 1430 | 1670 | 1985 | 2400 | 2970 | 3760 | ||||
| ストロックの頻度 | 入力電源 | 排気量 L/s ((リッター/秒) | |||||||||
| ストローク/分 | kW | 馬力 | |||||||||
| 165 | 368 | 500 | 36.2 | 33.6 | 28.6 | 24 | 19.9 | 16.1 | 12.7 | ||
| 150 | 334.5 | 455 | 32.9 | 30.55 | 26 | 21.8 | 18.1 | 14.64 | 11.55 | ||
| 140 | 312.2 | 424 | 30.72 | 28.51 | 24.27 | 20.36 | 16.88 | 13.66 | 10.78 | ||
| 130 | 289.9 | 394 | 28.52 | 26.47 | 22.53 | 18.91 | 15.68 | 12.68 | 10.01 | ||
| 120 | 267.6 | 364 | 26.33 | 24.44 | 20.8 | 17.45 | 14.47 | 11.71 | 9.24 | ||
| 110 | 245.3 | 333 | 24.1 | 22.4 | 19.07 | 16 | 13.27 | 10.73 | 8.46 | ||
| 1 | 2.23 | 3.03 | 0.219 | 0.204 | 0.173 | 0.145 | 0.121 | 0.098 | 0.077 | ||
| 設定 メカニカル効率 η=90%,ブロック係数 α=100%,体積効率=100% | |||||||||||
テクニカル仕様
| パラメータ | デールポンプのモデル |
| RS-F500 | |
| 定数入力電源 | 368kw (500HP) |
| ストロックの名次頻度 | 165stoke/min ((165SPM) |
| ストック | 190.5mm ((71/2) |
| 釣り具の割合 | 4.286:1 |
| 最大作業圧 | 34.5Mpa ((5000psi) |
| 檻 | API #5 |
| シリンダー内膜の最大直径 | 6 3/4 インチ |
| シリンダー内膜の最大ポンプ圧力 | 9.2MPa |
| 吸管 | 203.2mm ((8??) |
| 出口パイプ | 4?? フレンズ ((5000psi) |
| ピニオン・シャフト直径 | 139.7mm ((5 1/2 ′′) |
| キー | 31.75x31.75mm (1 1/4x1 1/4) ′′ |
| 外部寸法 (メインマシン) | 3639X2369X2315 |
| 重量 (メインマシン) | 9543kg |

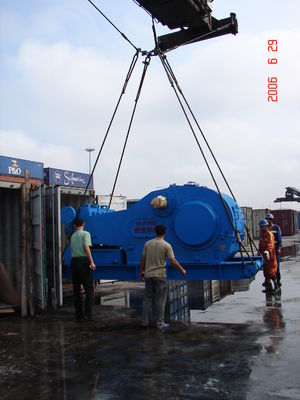

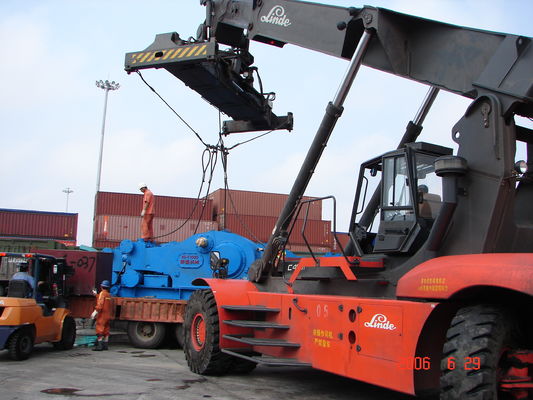

F500泥ポンプの図:
