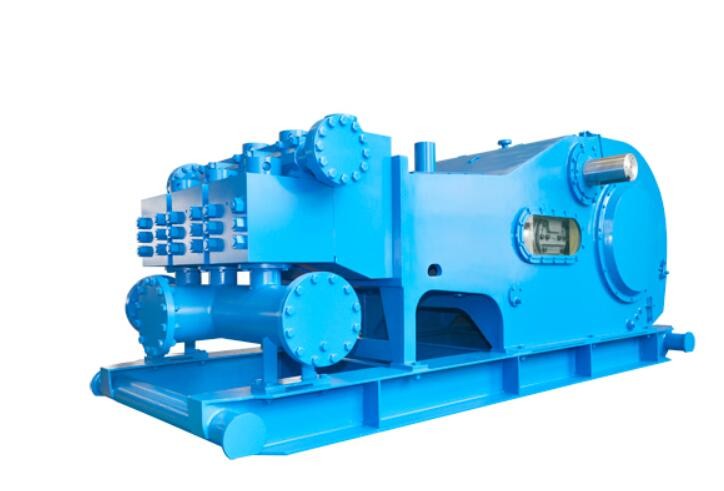

F1600HL 1600のHPの訓練の泥ポンプ高圧7500のPsi
慣習的なF1600ポンプ力の端の構造に基づくF1600HLの訓練の泥ポンプ高圧はF1600訓練の泥ポンプ油圧端を、使用したL字型液体シリンダーを改善した。最大吸入圧は51.7MPa （7500のpsi）に達することができる。
F1600HL 1600のHPの訓練の泥ポンプの変数
| はさみ金のサイズ |
7 1/4
|
7 | 6 3/4 |
6 1/2
|
6 1/4
|
6
|
5 1/2
|
5 | 4 1/2 | |
| 排出圧力 | Mpa |
22.0
|
23.6
|
25.4
|
27.4
|
29.7
|
32.2
|
38.3
|
46.3
|
51.7
|
| psi |
3190
|
3422
|
3683
|
3973 |
4307 |
4669
|
5555
|
6715
|
7500
|
|
| 1分あたり打撃 （SPM） |
力 KW （HP） |
変位L/s （GPM） | ||||||||
| 120 |
*1193
（1600）
|
48.71
（772.0）
|
45.41
（719.7）
|
41
（649.8）
|
39.15
（620.5）
|
36.20
（573.7）
|
33.36
（528.7）
|
28.03
（444.2）
|
23.17
（367.2）
|
18.77
（281.7）
|
| 110 |
1093
（1466）
|
44.65
（707.7）
|
41.63
（659.8）
|
38.07
（603.4）
|
35.89
（568.8）
|
33.18
（525.9）
|
30.58
（484.7）
|
25.69
（407.1）
|
21.24
（336.6）
|
17.20
（272.6）
|
| 100 |
994
（1333）
|
40.59
（643.3）
|
37.84
（599.7）
|
35.18
（557.6）
|
32.63
（517.1）
|
30.17
（478.2）
|
27.8
（440.6）
|
23.36
（370.2）
|
19.31
（306.0）
|
15.64
（248.1）
|
| 90 |
895
（1200）
|
36.53
（579.0）
|
34.06
（539.8）
|
31.67
（501.9）
|
29.36
（465.3）
|
27.15
（430.3）
|
25.02
（396.5）
|
21.02
（333.1）
|
13.38
（212.0）
|
14.08
（223.2）
|
| 50 |
497
（666）
|
20.29
（321.6）
|
18.92
（299.8）
|
17.59
（278.8）
|
16.31
（258.5）
|
15.08
（239.0）
|
13.9
（220.3）
|
11.68
（185.1）
|
9.65
（152.9）
|
7.82
（123.9）
|
| 1 |
9.94
（13.3）
|
0.406
（6.43）
|
0.3784
（6.00）
|
0.3518
（5.57）
|
0.3518
（5.57）
|
0.3263
（5.17）
|
0.278
（4.40）
|
0.2336
（3.70）
|
0.1931
（3.06）
|
0.1564
（2.48）
|
| --パフォーマンス データは90%の機械効率および100%の容積測定の効率によって計算される。 | ||||||||||
| --*泥ポンプが絶えず動く場合のrecommendatory SPMおよび入力パワーを示すため。 | ||||||||||
F1600HL 1600のHPの訓練の泥ポンプ指定:
評価される入力パワー:1193のkW （1600のHP）
1分あたり打撃:120 SPM
ストローク:304.8 mm （12"）ギヤ比率:4.206:1
最高。働き圧力:52 MPa （7500のpsi）
弁:API#7
Max.Linerのサイズ:184のmm （7 1/4"）
吸引の入口のフランジ:304.8 mm （12"）のフランジ
排出出口のフランジ:130.2 mm （5 1/8"）のフランジ、70 MPa （10000のpsi）
全体寸法（LxW×H）:4950×2414×1975 mm3 （16.24×7.92×6.84立方フィート）
おおよその重量:25772のkg （56817のlb）
