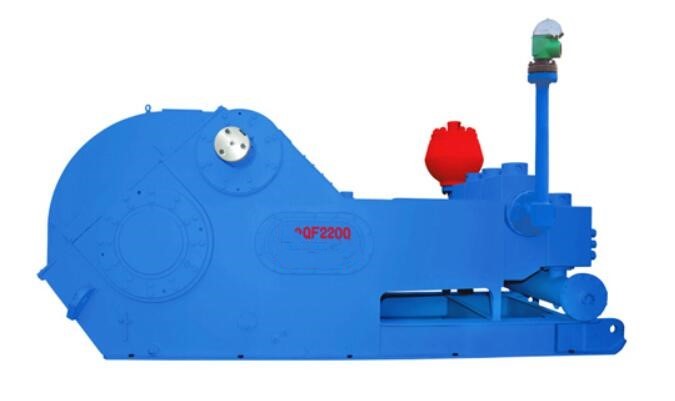

QF2200油田のトリプレックスピストン訓練の泥ポンプ
トリプレックスピストン訓練の泥ポンプ指定:
評価される入力パワー:1分あたり1641のkWの（2200 HP）打撃:110 SPM
ストローク:330.2 mm （13"）ギヤ比率:3.969:1
最高。働き圧力:52のMPa （7500のpsi）弁:API#8
Max.Linerのサイズ:230のmm （9 1/20」）
吸引の入口のフランジ:254のmm （10"）のフランジ
排出出口のフランジ:130.2 mm （5 1/8"）のフランジ、70のMPa （10000のpsi）の全体寸法（L×W×H）:5065×2667×2137のmm3 （16.62×8.75×7.01立方フィート）おおよその重量:28380のkg （62567のlb）
トリプレックスピストン訓練の泥ポンプの変数
| はさみ金のサイズ | mm |
230
|
220
|
210
|
200
|
190
|
180
|
170
|
160
|
150
|
140
|
| 排出圧力 | Mpa |
19.5
|
21.7
|
23.5
|
25.8
|
28.7
|
31.9
|
35.8
|
40.4
|
46.0
|
51.7
|
| psi |
2823
|
3141
|
3402
|
3735
|
4155 |
4618 |
5183
|
5849
|
6660
|
7500
|
|
| 1分あたり打撃 （SPM） |
力 KW （HP） |
変位L/s （GPM） | |||||||||
| 110 |
1640
（2200）
|
75.5
|
69
|
62.9
|
57.1
|
51.5
|
46.2
|
41.2
|
36.5
|
32.1
|
28
|
| 100 |
1490
（2000年）
|
68.6
|
62.7
|
57.2
|
51.9
|
46.8
|
42.0
|
37.5
|
33.2
|
29.2
|
25.5
|
| 90 |
1342
（1800）
|
61.8
|
56.5
|
51.5
|
46.7
|
42.1
|
37.8
|
33.7
|
29.9
|
26.3
|
22.9
|
| 80 |
1192
（1600）
|
54.9
|
50.2
|
45.7
|
41.5
|
37.5
|
33.6
|
30.0
|
26.5
|
23.3
|
20.3
|
| 50 |
745.5
（1000）
|
34.3
|
31.4
|
28.6
|
25.9
|
23.4
|
21.0
|
18.7
|
16.6
|
14.6
|
12.7
|
| 1 |
14.9
（20）
|
0.68
|
0.63
|
0.57
|
0.52
|
0.47
|
0.42
|
0.37
|
0.33
|
0.29
|
0.25
|
| --パフォーマンス データは90%の機械効率および100%の容積測定の効率によって計算される。 | |||||||||||
| --*泥ポンプが絶えず動く場合のrecommendatory SPMおよび入力パワーを示すため。 | |||||||||||
細部
F2000 トリプレックスピストン訓練の泥ポンプは構造でしっかりし、密集し、そして、油田高いポンプ圧力および大きい変位のような科学技術の条件をあけることに合わせることができるよい機能性能と、小さい等。
Fシリーズトリプレックスピストン訓練の泥ポンプは効果的に泥ポンプの給水の性能を改善し、流動端の耐用年数を延長するロング ストロークのためのより低い打撃率で維持することができる。
吸引の安定装置は、高度の構造および信頼できるサービスと、最もよい緩衝剤処理の効果を達成できる。Fシリーズ泥ポンプの力の端強制潤滑およびしぶきの潤滑の信頼できる組合せを力の端の耐用年数を高めるために採用するため。
