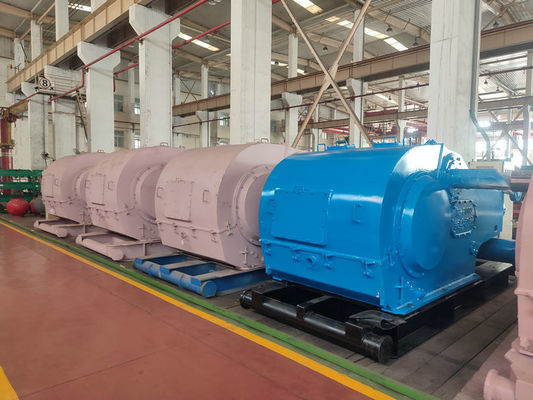

QF1600HLの高度の構造が付いているトリプレックス泥ポンプ
QF1600HLのトリプレックス泥は細部をポンプでくむ
トリプレックス泥ポンプは高度の構造、小さい容積、信頼できる操作、容易な維持の特徴を備えている。
トリプレックス泥ポンプのシリンダーは合金鋼の鍛造材から成り、各ポンプの3本のシリンダーは交換可能である。
トリプレックス泥ポンプの吸引弁そして放出弁は交換可能である。
耐食性を高めるためには、シリンダー表面は化学ニッケル メッキによって処理される。
ストレート型 シリンダー弁の構造の設計は水圧シリンダの容積を減らし、容積測定の効率を高めた
QF1600HLのトリプレックス泥ポンプの変数
| はさみ金のサイズ | 7 | 6 3/4 |
6 1/2
|
6 1/4
|
6
|
5 1/2
|
5 | 4 1/2 | |
| 排出圧力 | Mpa |
23.7
|
25.56
|
27.6
|
29.8
|
32.31
|
38.5
|
46.79
|
51.7
|
| psi |
3437
|
3706
|
4002 |
4321 |
4685
|
5583
|
6785
|
7500
|
|
| 1分あたり打撃 （SPM） |
力 KW （HP） |
変位L/s （GPM） | |||||||
|
140
|
1285
（1723
|
48.6
（770.3）
|
45.2
（716.4）
|
41.9
（664.1）
|
38.8
（615.0）
|
35.7
（565.8）
|
30.0
（475.5）
|
24.8
（393.0）
|
20.1
（318.6）
|
|
*130
|
*1193
（1600）
|
45.2
（716.4）
|
42.0
（665.7）
|
38.9
（616.5）
|
36.0
（570.6）
|
33.2
（526.2）
|
27.9
（442.2）
|
23.0
（364.5）
|
18.6
（294.8）
|
| 120 |
1101
（1477）
|
41.7
（660.9）
|
38.7
（613.4）
|
35.9
（569.0）
|
33.2
（526.2）
|
30.6
（485.0）
|
25.7
（407.3）
|
21.2
（336.0）
|
17.2
（272.6）
|
| 110 |
1009
（1354）
|
38.2
（605.5）
|
35.5
（562.7）
|
32.9
（521.5）
|
30.5
（483.4）
|
28.0
（443.8）
|
23.6
（374.0）
|
19.5
（309.0）
|
15.8
（250.4）
|
| 100 |
918
（1231）
|
34.7
（550.0）
|
32.3
（512.0）
|
30.0
（475.5）
|
27.7
（439.0）
|
25.5
（404.2）
|
21.4
（339.2）
|
17.7
（280.5）
|
14.3
（226.6）
|
| 50 |
459
（615）
|
17.4
（275.8）
|
16.1
（255.2）
|
15.0
（237.8）
|
13.8
（218.7）
|
12.7
（201.3）
|
10.7
（169.6）
|
8.8
（139.5）
|
7.2
（114.1）
|
| 1 |
9.18
（12.3）
|
0.347
（5.50）
|
0.323
（5.12）
|
0.300
（4.75）
|
0.277
（4.39）
|
0.255
（4.04）
|
0.214
（3.39）
|
0.177
（2.81）
|
0.143
（2.27）
|
| --パフォーマンス データは90%の機械効率および100%の容積測定の効率によって計算される。 | |||||||||
| --*泥ポンプが絶えず動く場合のrecommendatory SPMおよび入力パワーを示すため。 | |||||||||
QF1600HLのトリプレックス泥ポンプ指定:
評価される入力パワー:1193のkW （1600のHP）
1分あたり打撃:130 SPM
ストローク:279.4 mm （11"）
ギヤ比率:3.778:1
最高。働き圧力:52 MPa （7500のpsi）
弁:API#7
Max.Linerのサイズ:180のmm （7"）
吸引の入口のフランジ:304.8 mm （12"）のフランジ
排出出口のフランジ:103のmm （4 1/16」）のフランジ、70 MPa （10000のpsi）
全体寸法（L×W×H）:4804×2219×1984 mm3 （15.76×7.28×6.51立方フィート）
おおよその重量:22380のkg （49339のlb）
