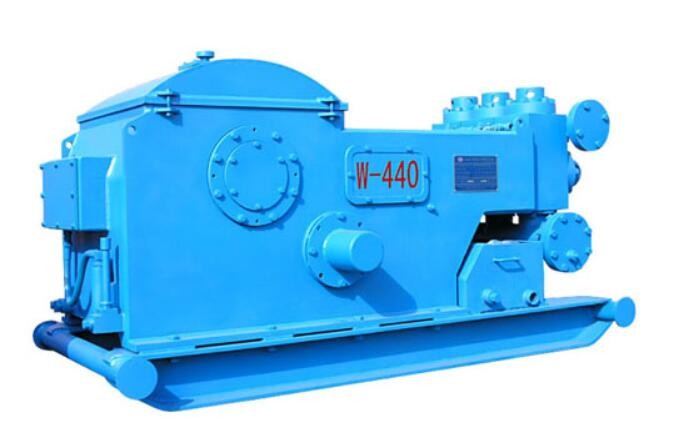

W-440 トリプレックス単動石油掘削装置の泥ポンプ
W-440石油掘削装置の泥ポンプ指定:
評価される入力パワー:最高328のkW （440 HP）。1分あたり打撃:320 SPMContinuousの作動の打撃:SPMStrokeの220の長さ:152.4 mm （6"）
ギヤRatio4.578:1
最高。働き圧力:34.5 MPa （5000のpsi）弁:API#4
ピストン ロッドエンド:API #SA2
Max.Linerのサイズ:114.3 mm （4 1/2」）
吸引の入口のフランジ:152.4 mm （6"） 150のlbのフランジ
排出出口のフランジ:52.4 mm （2 1/16」）のフランジ、34.5 MPa （5000のpsi）の全体寸法（LxW×H）:2478×1219×1103のmm3 （8.13×4×3.62立方フィート）おおよその重量:4463のkg （9839のlb）
W-440石油掘削装置の泥ポンプの変数
| はさみ金のサイズ | 4 1/2 | 4 1/4 | 4 | 3 3/4 | 3 1/2 | 3 | |
| 排出圧力 | MPa | 11.8 | 13.2 | 14.9 | 17.0 | 19.5 | 26.6 |
| psi | 1711 | 1914年 | 2160 | 2465 | 2828 | 3857 | |
| 微細なSPMごとの打撃 | 力kW （HP） | 変位L/s （GPM） | |||||
| 320 |
328 （440） |
25.0 （396.3） |
22.3 （353.5） |
19.8 （313.8） |
17.4 （275.8） |
15.1 （239.3） |
11.1 （175.9） |
| 270 |
277 （371） |
21.1 （334.4） |
18.8 （298.0） |
16.7 （264.7） |
14.7 （233.0） |
12.8 （202.9） |
9.4 （149.0） |
| 220 |
226 （303） |
17.2 （272.6） |
15.3 （242.5） |
13.6 （215.6） |
11.9 （188.6） |
10.4 （164.8） |
7.6 （120.5） |
| 170 |
174 （234） |
13.3 （210.8） |
11.9 （188.6） |
10.5 （166.4） |
9.2 （145.8） |
8.0 （126.8） |
5.9 （93.5） |
| 120 |
123 （165） |
9.4 （149.0） |
8.4 （133.1） |
7.4 （117.3） |
6.5 （103.0） |
5.7 （90.3） |
4.2 （66.6） |
| 70 |
72 （96） |
5.5 （87.2） |
4.9 （77.7） |
4.3 （68.2） |
3.8 （60.2） |
3.3 （52.3） |
2.4 （38.0） |
| 1 |
1.03 （1.38） |
0.078 （1.236） |
0.070 （1.110） |
0.062 （0.983） |
0.054 （0.856） |
0.047 （0.745） |
0.035 （0.555） |
| ●パフォーマンス データは90%の機械効率および100%の容積測定の効率によって計算される。 | |||||||
| はさみ金のサイズ | 4 1/2 | 4 1/4 | 4 | 3 3/4 | 3 1/2 | 3 | |
| 変位 | galは/速度を上げる | 1.239 | 1.102 | 0.98 | 0.857 | 0.749 | 0.548 |
| L/s | 17.2 | 15.3 | 13.6 | 11.9 | 10.4 | 7.6 | |
| 排出圧力 | psi | 2494 | 2798.5 | 3146.5 | 3596 | 4118 | 5000 |
| MPa | 17.2 | 19.3 | 21.7 | 24.8 | 28.4 | 34.5 | |
| ●パフォーマンス データは計算される | 220 pmによって。 | ||||||

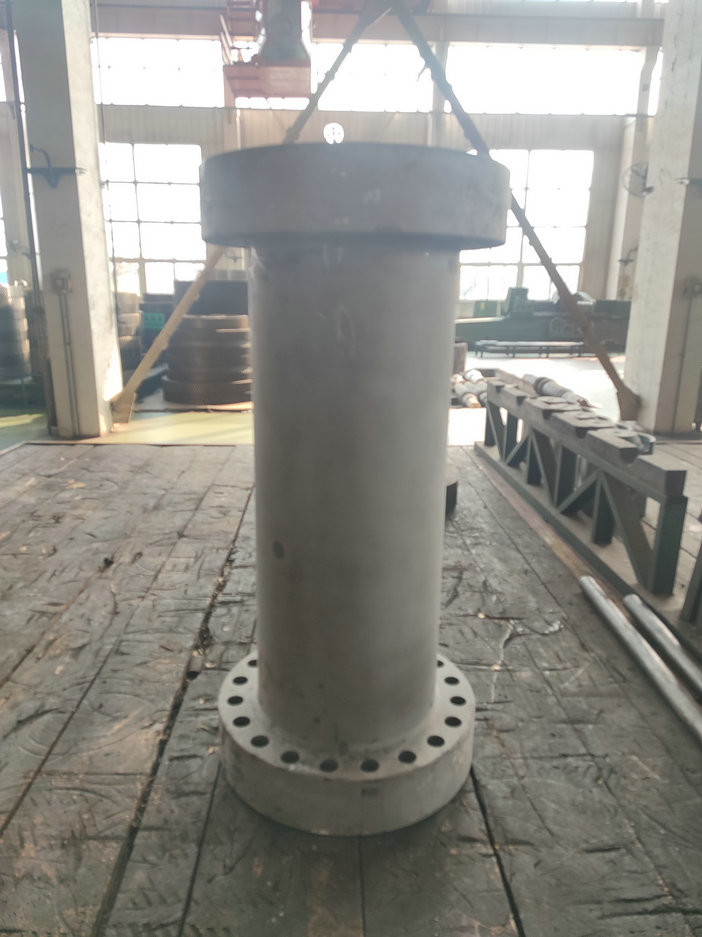

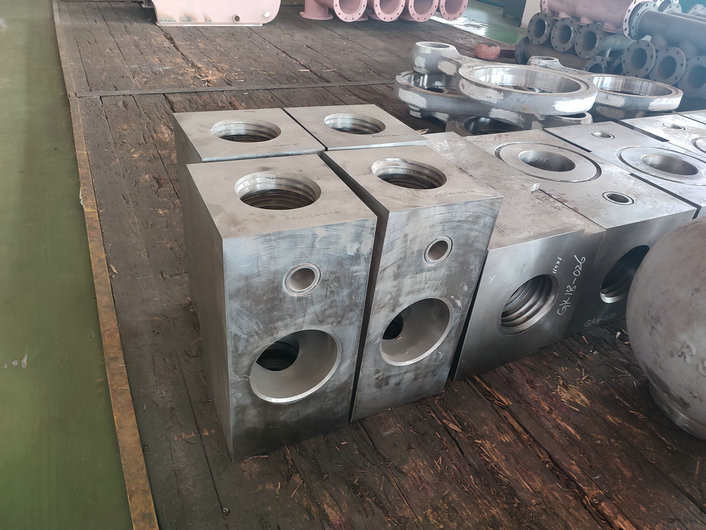

W-440石油掘削装置の泥ポンプ細部
