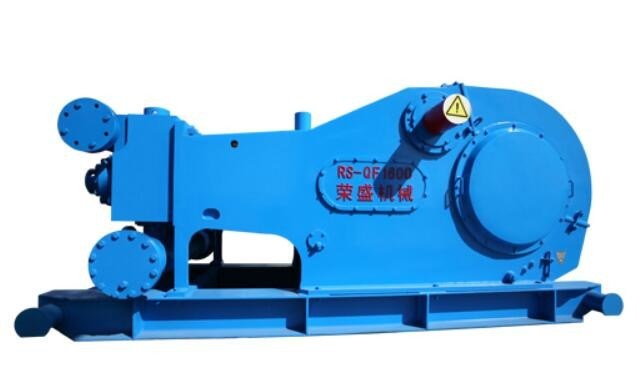

組み立てられた構造をあける井戸のためのQF1600泥ポンプ
井戸の訓練のための泥ポンプの指定:
評価される入力パワー:1193のkW （1600のHP）
1分あたり打撃:130 SPM
ストローク:279.4 mm （11"）
ギヤ比率:3.778:1
最高。働き圧力:34.5 MPa （5000のpsi）
弁:API#7
Max.Linerのサイズ:180のmm （7"）
吸引の入口のフランジ:254のmm （10"）のフランジ
排出出口のフランジ:103のmm （41/16"）のフランジ、34.5 MPa （5000のpsi）
全体寸法（L×W×H）:4359×2219×1939 mm3 （14.3×7.28×6.36立方フィート）
おおよその重量:18880のkg （41623のlb）
井戸の訓練のための泥ポンプの変数
| はさみ金のサイズ | 7 | 6 3/4 |
6 1/2
|
6 1/4
|
6
|
5 1/2
|
|
| 排出圧力 | Mpa |
23.7
|
25.5
|
27.5
|
29.8
|
32.3 |
34.5
|
| psi |
3440
|
3700
|
3990 |
4320 |
4685
|
5000
|
|
| 1分あたり打撃 （SPM） |
力 KW （HP） |
変位L/s （GPM） | |||||
| 140 |
1285
（1723）
|
48.9
（775.0）
|
45.5
（721.1）
|
42.2
（668.8）
|
39.0
（618.1）
|
35.9
（569.0）
|
30.2
（478.6）
|
| 130 |
*1193
（1600）
|
45.2
（716.4）
|
42.0
（665.7）
|
39.0
（618.1）
|
36.0
（570.6）
|
33.2
（526.2）
|
27.9
（442.2）
|
| 120 |
1101
（1477）
|
41.7
（660.9
|
38.7
（613.4）
|
35.9
（569.0）
|
33.2
（526.2）
|
30.6
（485.0）
|
25.7
（407.3）
|
| 110 |
1009
（1354）
|
38.2
（605.5）
|
35.5
（562.6）
|
32.9
（521.4）
|
30.4
（481.4）
|
28.0
（443.8）
|
23.6
（374.0）
|
| 100 |
918
（1231）
|
34.7
（550.0）
|
32.3
（512.0）
|
29.9
（473.9）
|
27.7
（439.0）
|
25.5
（404.2）
|
21.4
（339.2）
|
| 50 |
459
（615）
|
17.3
（274.2）
|
16.1
（255.2）
|
14.9
（236.1）
|
13.8
（218.7）
|
12.7
（201.3）
|
10.7
（169.6）
|
| 1 |
9.18
（12.3）
|
0.347
（5.50）
|
0.323
（5.12）
|
0.299
（4.74）
|
0.277
（4.39）
|
0.255
（4.04）
|
0.214
（3.39）
|
| --パフォーマンス データは90%の機械効率および100%の容積測定の効率によって計算される。 | |||||||
| --*泥ポンプが絶えず動く場合のrecommendatory SPMおよび入力パワーを示すため。 | |||||||
構造特性:
·井戸の訓練のための泥ポンプのクランク軸は組み立てられた構造を採用し、材料は良質の合金鋼の鍛造材である。ポンプがより滑らかに作動するようにポンプに軽量、大きい収容量、高いanti-fatigue強さおよびフル・バランスの特徴がある。
·ギヤはヘリンボン ギヤ伝達である。歯の表面はプロセスを浸炭し、癒やすことによって扱われ、粉砕プロセスに、歯の表面の硬度は高く、歯のプロフィールの間違いは小さい。それに大きい収容量、強い反凹みの耐食性、安定性が高い高い伝達正確さの利点が等ある。
·ガイドは銅合金の版を投げている。慣習的な鋳鉄の版によって比較されて、ガイドは高容量および長い耐用年数を過す。
·油圧端の主要な構造および慣習的なFポンプは同じである。
·通常のF1600ポンプによって比較される井戸の訓練のためのRS-QF1600泥ポンプに全機械28.3%の減量率が、より便利な高く上がることおよび交通機関のためにある。
