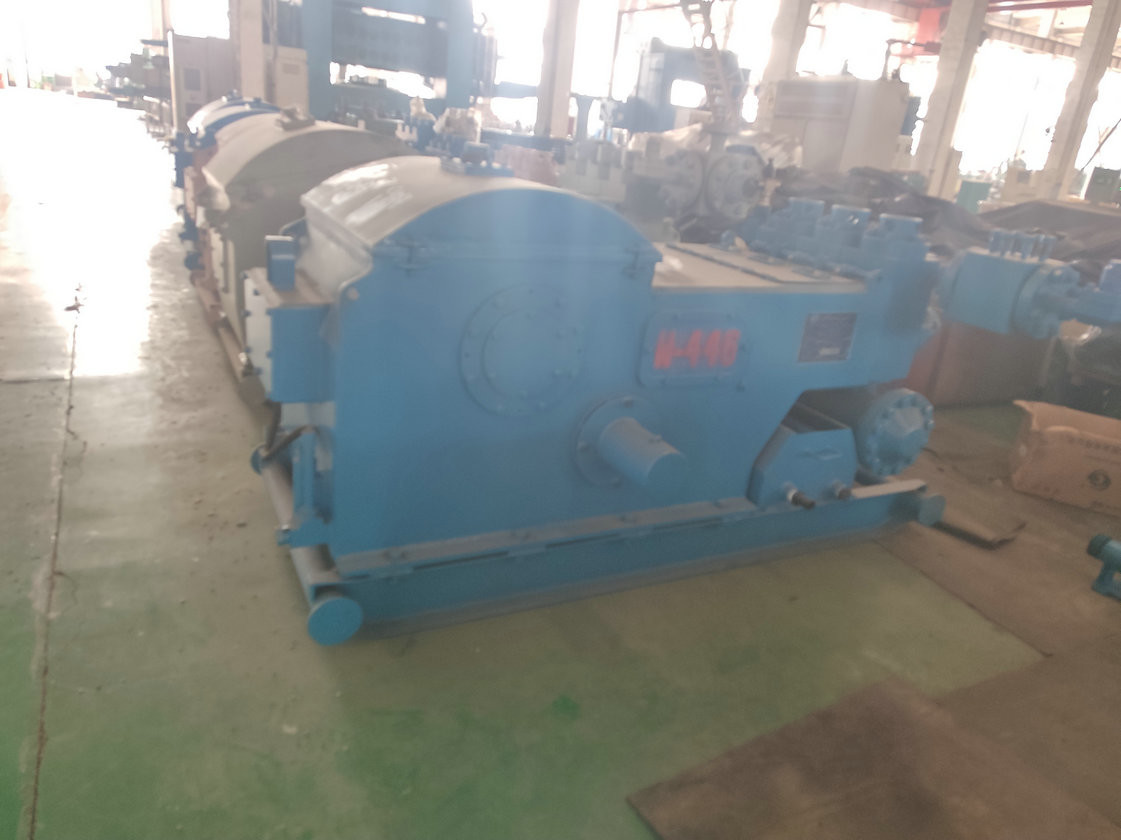

W-446単動ピストン・ポンプの石油開発の泥ポンプ
W-446単動ピストン・ポンプはFシリーズ泥ポンプに基づいてAPI 7Kの標準に従って厳しく設計され、製造される。すべてのW-446単動ピストン・ポンプの予備品はポンプを作るために他のどのとも互換性がある。従って、ポンプは国際的に維持し易い。
W-446単動ピストン・ポンプの変数
| はさみ金のサイズ | 6 | 5 3/4 | 5 1/2 | 5 1/4 | 5 | 4 1/2 | 4 | |
| 排出圧力 | MPa | 9.3 | 10.1 | 11.0 | 12.1 | 13.4 | 16.5 | 20.7 |
| psi | 1349 | 1465 | 1595 | 1755 | 1943年 | 2393 | 3000 | |
| 微細なSPMごとの打撃 | 力kW （HP） | 変位L/s （GPM） | ||||||
| 260 |
373 （500） |
36.1 （572.2） |
33.2 （526.2） |
30.4 （481.4） |
27.7 （439.0） |
25.1 （397.8） |
20.3 （321.8） |
16.1 （255.2） |
| 220 |
316 （423） |
30.6 （485.0） |
28.1 （445.4） |
25.7 （407.3） |
23.4 （370.9） |
21.2 （336.0） |
17.2 （272.6） |
13.6 （215.6） |
| 180 |
258 （346） |
25.0 （396.3） |
23.0 （364.6） |
21.0 （332.9） |
19.2 （304.3） |
17.4 （275.8） |
14.1 （223.5） |
11.1 （175.9） |
| 140 |
201 （269） |
19.5 （309.1） |
17.9 （283.7） |
16.4 （259.9） |
14.9 （236.2） |
13.5 （214.0） |
10.9 （172.8） |
8.6 （136.3） |
| 100 |
143 （192） |
13.9 （220.3） |
12.8 （202.9） |
11.7 （185.4） |
10.6 （168.0） |
9.7 （153.7） |
7.8 （123.6） |
6.2 （98.3） |
| 60 |
86 （115） |
8.3 （131.6） |
7.7 （120.5） |
7.0 （111.0） |
6.4 （101.4） |
5.8 （91.9） |
4.7 （74.5） |
3.7 （58.6） |
| 1 |
1.43 （1.92） |
0.139 （2.203） |
0.128 （2.029） |
0.117 （1.854） |
0.106 （1.680） |
0.097 （1.537） |
0.078 （1.236） |
0.062 （0.983） |
| ●パフォーマンス データは90%の機械効率および100%の容積測定の効率によって計算される。 | ||||||||
| はさみ金のサイズ | 6 | 5 3/4 | 5 1/2 | 5 1/4 | 5 | 4 1/2 | 4 | |
| 変位 | galは/速度を上げる | 2.205 | 2.025 | 1.851 | 1.686 | 1.527 | 1.239 | 0.980 |
| L/s | 30.6 | 28.1 | 25.7 | 23.4 | 21.2 | 17.2 | 13.6 | |
| 排出圧力 | psi | 1595 | 1725 | 1900年 | 2074年 | 2291 | 2828 | 3000 |
| MPa | 11.0 | 11.9 | 13.1 | 14.3 | 15.8 | 19.5 | 20.7 | |
| ●パフォーマンス データは220 spmによって計算される。 | ||||||||
W-446単動ピストン・ポンプの指定:
評価される入力パワー373 kW （500 HP）
1分260 SPMあたり打撃
連続運転220 SPM
ストローク6"
ギヤ比率の4.578:1
最高。働き圧力3000のpsi
弁API #4
最高。はさみ金のサイズ6"
吸引の入口のフランジ8"フランジ
排出出口のフランジ2 1/16の」フランジ、5000のpsi
ピニオン シャフトのサイズ3.75"
全体寸法（L×W×H） 8.13×4×3.62の立方フィート
おおよその重量9950のlb
