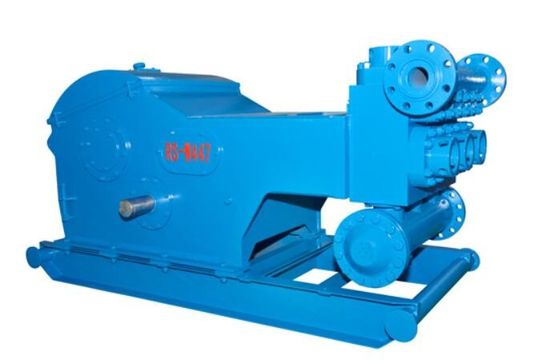

W-447C 500HPの頑丈な泥ポンプトリプレックス単動
W-447Cの頑丈な泥ポンプは油田のさまざまな操作で広く利用される。頑丈な泥ポンプは改修操作、浅くよいあくこと、地質交差、等のために適している170mmのプランジャー直径が付いているプランジャー構造を採用する。
W-447C 500HPの頑丈な泥ポンプ構造特性:
·最高のプランジャー直径は170mmであり、最高の変位は48.4L/s.である。
·高力鍛造材および溶接のフル・バランスのクランク軸、軽量。
·必要なヘリンボン歯、中型の堅い歯の表面。
·フレームは溶接の後でアニールされるよい剛性率の鋼板溶接の構造高力であり。
W-447C 500HPの頑丈な泥ポンプの変数
|
プランジャー直径170mm |
微細なSPMごとの打撃 | 300 | 280 | 260 | 240 | 220 | 200 | 180 | 160 |
| 排出圧力（MPa） |
5.55 |
5.94 |
6.39 |
6.94 |
7.57 |
8.32 |
9.24 |
10.00 |
|
| 変位（m3/min） | 3.63 | 3.39 | 3.15 | 2.90 | 2.66 | 2.42 | 2.18 | 1.94 | |
| ●パフォーマンス データは90%の機械効率および100%の容積測定の効率によって計算される。 | |||||||||
W-447C 500HPの頑丈な泥ポンプ指定:
評価される入力パワー:速度373のkWの（500 HP） Max.Pumpの:260 SPM
ストローク:177.8 mm （7"）ギヤ比率:4.578:1
評価される働く圧力:21のMPa （3000のpsi）弁:API #6
吸引の入口のフランジ:203.2 mm （8"）のフランジ
排出出口のフランジ:103のmm （4 1/16」）のフランジ、21のMPa （3000のpsi）のピニオン シャフトのサイズ:95.2 mm （3.75"）
全体寸法（L×WxH）:2494×1271×1330のmm3 （8.18×4.17×4.63立方フィート）おおよその重量:4697のkg （10355のlb）
