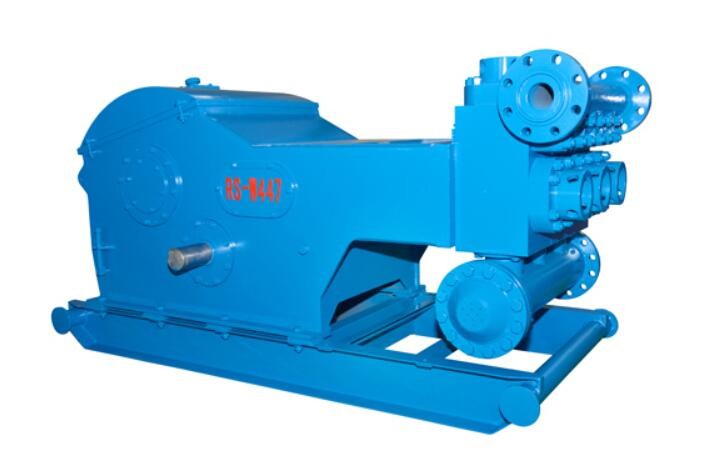

交換するW-447石油掘削装置の泥ポンプ大きい変位
W-447石油掘削装置の泥ポンプは一種の石炭、地質工学および石油開発および生産の企業のために設計されている大きい変位の交換ポンプである。W-447石油掘削装置の泥ポンプは石炭の泥操作におよび地質面および油田の改修および浅く健康な訓練使用することができる。この機械は密集した構造、小さい容積を備え、軽量である。
W-447石油掘削装置の泥ポンプ指定:
評価される入力パワー:最高373のkW （500 HP）。
1分あたり打撃:SPMStrokeの240の長さ:180のmm （7"）
ギヤRatio4.578:1
最高。働き圧力:21 MPa （3000のpsi）
弁:API#6
ピストン ロッドエンド:API#SA4
Max.Linerのサイズ:165.1 mm （6 1/2」）
吸引の入口のフランジ:203.2 mm （8"）のフランジ
排出出口のフランジ:52.4 mm （2 1/16」）のフランジ、34.5 MPa （5000のpsi）
ピニオン シャフトのサイズ:95.2 mm （3.75"）
全体寸法（L×WxH）:2550×1245×1305 mm3 （8.37×4.08×4.28立方フィート）
おおよその重量:4850のkg （10692のlb）
W-447石油掘削装置の泥ポンプの変数
| はさみ金のサイズ | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | 4 1/2 | 4 | 3 1/2 | |
| 排出圧力 | MPa | 7.3 | 8.0 | 8.6 | 10.3 | 12.4 | 15.3 | 19.4 | 20.7 |
| psi | 1059 | 1160 | 1247 | 1494 | 1798 | 2219 | 2813 | 3000 | |
| 微細なSPMごとの打撃 | 力kW （HP） | 変位L/s （GPM） | |||||||
| 240 |
373 （500） |
45.7 （724.3） |
42.2 （668.9） |
38.9 （616.6） |
32.7 （518.3） |
27.0 （428.0） |
21.9 （347.1） |
17.3 （274.2） |
13.2 （209.2） |
| 220 |
342 （458） |
41.9 （664.1） |
38.7 （613.4） |
35.7 （565.8） |
30.0 （475.5） |
24.8 （393.1） |
20.1 （318.6） |
15.9 （252.0） |
12.1 （191.8） |
| 200 |
311 （417） |
38.1 （603.9） |
35.2 （557.9） |
32.4 （513.5） |
27.3 （432.7） |
22.5 （356.6） |
18.2 （288.5） |
14.4 （228.2） |
11.0 （174.4） |
| 180 |
280 （375） |
34.3 （543.7） |
31.7 （502.4） |
29.2 （462.8） |
24.5 （388.3） |
20.3 （321.8） |
16.4 （259.9） |
13.0 （206.1） |
9.9 （156.9） |
| 160 |
249 （333） |
30.5 （483.4） |
28.2 （447.0） |
25.9 （410.5） |
21.8 （345.5） |
18.0 （285.3） |
14.6 （231.4） |
11.5 （182.3） |
8.8 （139.5） |
| 100 |
155 （208） |
19.0 （301.2） |
17.6 （279.0） |
16.2 （256.8） |
13.6 （215.6） |
11.3 （179.1） |
9.1 （144.2） |
7.2 （114.1） |
5.5 （87.2） |
| 1 |
1.55 （2.08） |
0.190 （3.012） |
0.176 （2.790） |
0.162 （2.568） |
0.136 （2.156） |
0.113 （1.791） |
0.091 （1.442） |
0.072 （1.141） |
0.055 （0.872） |
| ●パフォーマンス データは90%の機械効率および100%の容積測定の効率によって計算される。 | |||||||||

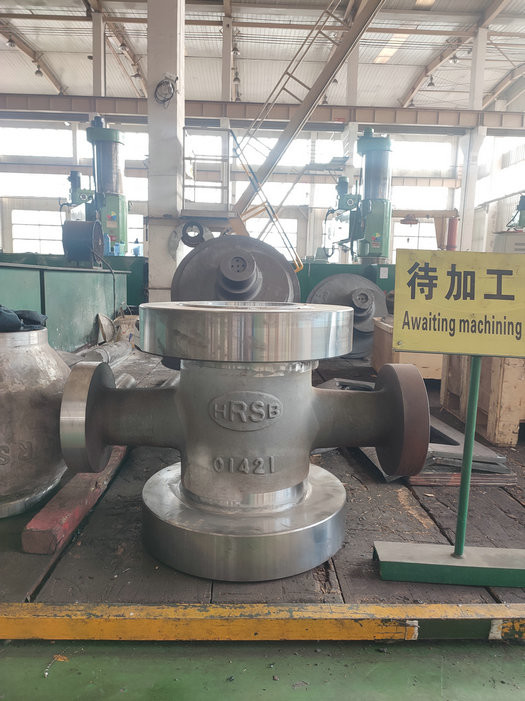

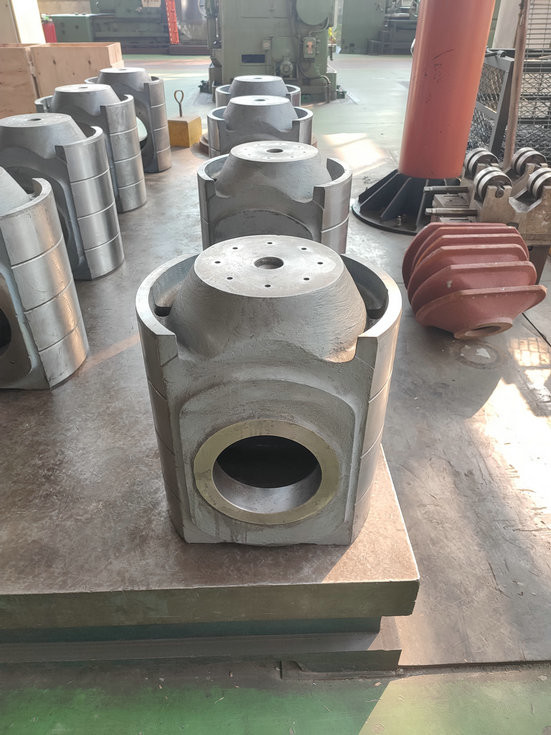

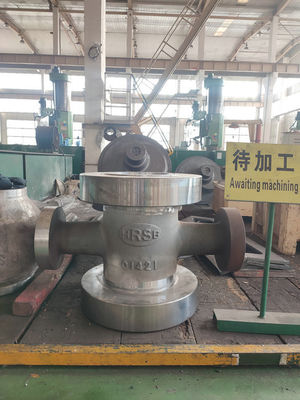

W-447石油掘削装置の泥ポンプ細部
