導入

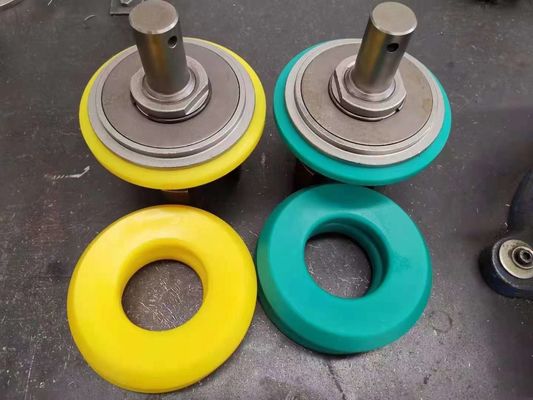

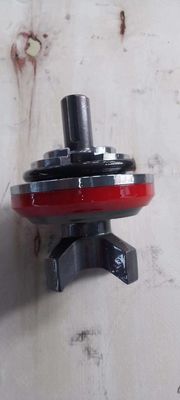

単にポンプ ピストンとも呼ばれる泥ポンプ ピストンは、石油やガスの掘削を含むさまざまな産業で使用される特殊な往復ポンプである泥ポンプの重要なコンポーネントです。泥ポンプの主な目的は、掘削作業中に掘削泥または掘削流体を循環させることです。泥ポンプは、坑井の完全性を維持し、ドリル ビットを冷却および潤滑し、掘削された切削物をボーリング孔から除去するために不可欠です。
ピストンの特徴
往復運動: 泥ポンプのピストンは、シリンダー内で往復運動 (前後運動) します。この往復運動により、吸引と排出のサイクルが交互に発生し、ポンプが掘削泥を吸い込んで、それを強制的に坑井に押し込むことができます。
シーリング: 泥ポンプのピストンには、漏れを防ぎ、ポンプ シリンダー内の高圧状態を維持するためのシール、リング、パッキングが装備されています。適切なシーリングは、ポンプの効率と安全性にとって不可欠です。
単動式または複動式: 泥ポンプには、単動式または複動式のピストンがあります。単動式ピストンはサイクルごとに 1 回のパワー ストローク (上または下) を実行し、複動式ピストンは往復運動の両方向でパワー ストロークを実行します。
耐摩耗性: 泥ポンプのピストンは、繰り返し高応力の動きにさらされ、研磨性のある掘削泥と常に接触するため、耐摩耗性が高くなるように設計されています。
メンテナンス: 泥ポンプのピストンの定期的なメンテナンスは、ピストンの寿命と適切な機能を保証するために重要です。これには、必要に応じてシール、リング、パッキンの点検と交換が含まれます。
提供されるピストンタイプ
3.5インチ、4インチ、4.5インチ、5インチ、5.25インチ、5.75インチ、6インチ、6.25インチ、7インチ、7.25インチ、7.5インチ、8インチ、8.5インチ'
| ブランド | 適応型モデル | ||||||
| ボムコ | F-500 | F-800 | F-1000 | F-1300 | F-1600 | F-1600HL | |
| ブリュースター | B-1000-T | B-1100-T | B-1300-T | B-1600-T | |||
| ホンホア | HHF-500 | HHF-800 | HHF-1000 | HHF-1300 | HHF-1600 | HHF-1600HL | HHF-2200HL |
| エムスコ | F-350 | F-500 | F-650 | F-800 | F-1000 | FD-1000 | FB-1300 |
| FB-1600 | FA-1600 | FA-1300 | FC-1600 | FD-1600 | FC-2200D-300/500 | D-175 | |
| D-225 | D-375 | D-500 | D-550 | DA-500 | DB-500 | D-700 | |
| DA-70 | DB-700 | DC-700 | DA-850 | DB-850 | DC-850 | D-1000 | |
| DB-1000 | DC-1000 | D-1000-A | D-1350 | D-1650 | |||
| 全国 | 7-P-50 | 8-P-80 | 9-P-100 | 10-P-130 | 12-P-160 | 14-P-220 | JWS-165-L |
| JWS-340 | JWS-400 | C-250 | C-350 | K-380 | K-500-A | G-700 | |
| K-700 | N-1000 | N-1300 | N-1600 | ||||
| 油井 | 350-PT | A-650P-T | A-850-PT | A-1100-PT | A-1400-PT | A-1700-PT | HD-1400-PT |
| HD-1700-PT | 612-P | 212-P | 214-P | 218-P | 700-P | 816-P | |
| 818-P | 1000-P | ||||||
| イデコ | T-500 | T-800 | T-1000 | T-1300 | T-1600 | MM-450 | MM-500-F |
| MM-600-A | MM-700-F | MM-1000 | |||||
| ガードナー デンバー | PZ-7 | PZ-8 | PZ-9 | PZ-10 | PZ-11 | FK-FXK | FY-FXD |
| FD-FXX | FG-GXG | FG-FXG | KG-KXG | FQ-FXQ | FF-FXF | FF-FXP | |
| TGE | TGF | TGH | PAH-275 | ||||
| LS ナショナル マッドポンプ | 3NB-500C | 3NB1000C | 3NB1300C | 3NB1600 | |||
| ワース泥ポンプ | TPK1000 | TPK1600 | TPK2000 | ||||
| ロシアのポンプ | ＵＮＢＴ-９５０ | ＵＮＢ-６００ | 8T-650 | ＵＮＢＴ６５０ | NBT600 | ＵＮＢ１１８０ | 品番 |
| ウェザーフォード/エリス・ウィリアムズ | MP-5 | MP-8 | MP-10 | MP-13 | MP-16 | E-447 | E-2200 |
| W446 | W440 | ||||||
| ドリルメック | 7TS-600 | 8T-800 | 9T1000 | 10T-1300 | 12T1600 | 14T-2200 | 10D2C |
| 8D1S | |||||||
| ウペトロム | 3PN-1000 | 3PN-1600 | 3PN-1300 | 3PN-2000 | |||
| オーピーアイ | 350-D | 350-GD | 500-DC | 700-HDL | 1000-HDL | ||
| レウコ/エウコ | W-250-C | WH440 | W446 | W600 | WH600 | WH770 | W1100 |
| WH1312 | W1612 | W1712 | W2000 | W2214 | W2215 | ||
| アメリカンブロック | K800 | K1000 | K1300 | K1600 | K2200 | ||
| ロードマスター | LSF-500 | LSF-800 | LSF-1000 | LSF-1300 | LSF-1600 | ||
| ソイルメック | 7T500 | 7T508 | 8T650 | ||||
| ドラゴン | 440馬力 | 660馬力 | |||||
| GASO/ウィートリー | 1550 | 1560 | 1563 | 1654 | 1742 | 1753 | 1874 |
| 1849 | 1860 | 2652 | |||||
| 偉大なアメリカ人 | GA-550 | GA-750 | |||||
| TFI | BH-800 | F-500 | F-800 | F-1000 | F-1300 | F-1600 | |
| TSSC について | WF-400 | WF-450 | WF-700 | WFU-750 | WF-1000 | WF-1300 | WF-1600 |
| WF-2000 | WF-2200 | ||||||
利点:
すべてのピストンで実証済みの信頼性の高いパフォーマンス
高圧、摩耗、熱、押し出しに対する耐性
世界最大の国内および海外の掘削装置で信頼されています
他の泥ポンプピストンよりも平均30%以上長い寿命
マルチデュロメーター結合ウレタンによりピストンの寿命が長くなります
革新的な設計シールにより「噴出」が少なくなり、フラッシュシステムの汚染が軽減されます。
優れたリップとカットバックハブ設計により摩耗を軽減

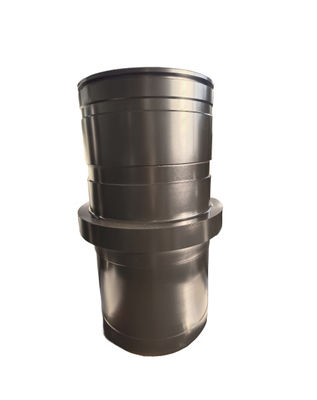

ライナーにより泥ポンプの運転コストが大幅に削減
配送中の保護のため特注の木箱で提供
