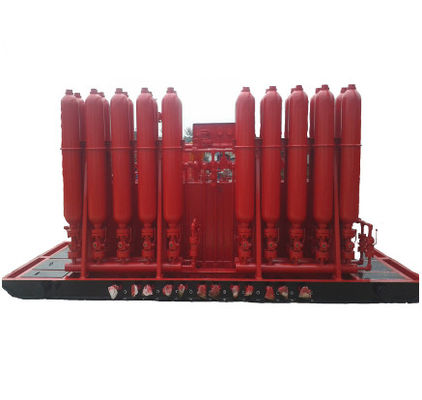

FKQシステム 油田におけるリモート制御ボップ蓄積装置
ボップ蓄積装置は,ボップ,水力ストック,キルシステム,ディバーター装置を制御するために使用される特殊機器です.石油・天然ガス産業における掘削や転工中に爆発防止装置を備える必要不可欠な設備.
ボップ蓄積器ユニットのパラメータ
| | 制御対象物数 | 蓄電器セット | 油槽の有効容量 (L) | パンプの流量 | モーターパワー (kW) | 作業圧 (MPa) | |||
| 総量 | | 可能な名目容量 (L) | 電気ポンプ (L/min) | パンプ (ml/ストロック) | ||||||
| 1 | FKQ240-3 | 3 | 40×6 | 120 | 560 | 20 | 165 | 11 | 21 | |
| 2 | FKQ320-4 | 4 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 3 | FKQ320-5 | 5 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 4 | FKQ400-5 | 5 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 5 | FKQ400-6 | 6 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 6 | FKQ480-5 | 5 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 7 | FKQ480-6 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 8 | FKQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 9 | FKQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 10 | FKQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 11 | FKQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18.5 | 21 | |
| 12 | FKQ960-6 | 6 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 13 | FKQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 14 | FKQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 15 | FKQ1280-8 | 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 16 | FKQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 17 | FKQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 18 | FKDQ480-5 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 19 | FKDQ480-6 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 20 | FKDQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 21 | FKDQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 22 | FKDQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 23 | FKDQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165×2 | 18.5 | 21 | |
| 24 | FKDQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 25 | FKDQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 26 | FKDQ1280-8 | 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 27 | FKDQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 28 | FKDQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 | |
| 29 | FKD640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 | |
| 30 | FKD800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 | |
| 31 | FKD960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
ボップ蓄積器の原理説明
1. BOP制御システムは,BOPと水力弁の閉じる/開ける制御に使用される特別な水力装置です.BOPスタックの異なるタイプと仕様をマッチし,異なるアプリケーション環境の要件に適応するためにローングシェンは様々な構造と仕様を持つ様々なタイプの BOP制御システムを設計し製造しました
2電動ポンプは,電動ポンプの電源を供給し,電源を供給し,
異なる流量を持つ気圧ポンプまたは手動ポンプが提供されます. ローンシェンは,中国スターと蓄電池を提供することができます
dard,ASME,またはCEマーク. FKQとFKDQシリーズは,空気力による手動式または気力によるモーター駆動式圧力調節バルブで配備できる.そして,FKDシリーズには,電動マニュアル圧力調節バルブが装備できます.FKDシリーズでは,4方向の3ポジションバルブは電磁気駆動です.低環境温度に適応し,動作応答が速い.
3. 警告装置は,顧客の要求に応じて装備することができます. それは蓄積器の圧力,空気供給圧,および液体レベルを監視します.上記のパラメータがアラーム制限値を超えると音声と視覚信号が即座に表示されます.
4補助的なDillrのパネルは,遠隔制御パネルを監視できる顧客の要求に応じて装備することができます.FKDとFKDQ seisは,ワイヤレス制御パネルを提供することができます.緊急事態の場合,安全なエリアでBOPを遠隔操作するために使用できる掘削工事の信頼性をさらに向上させる.
5システムは,隔離された建物,エアコン,電気ヒーター,タンクヒーター,空気ホースバンドルのための電気ヒーター,BOPのための暖房装置などで装備することができます.低温や別の特殊なフィールドワーク環境に適応するために.
注記:
Q: FKQシリーズは,キラーパネルとリモコンパネルをつなぐためにホースバンドルを使用します. ディーラーは,エレメントを操作します.リモコンパネルは,4方向3ポジションバルブを動かすためにシリンダーを使用このシリーズは,気圧制御バランスを選択することができます.
DQ: FKDQシリーズは,キャッサーのパネルとリモコンパネルを接続するために信号ケーブルを使用します.操作要素はタッチスクリーンで,リモコンパネルはシリンダーを使って4方向3ポジションバルブを動かす.圧力を調節する気圧モーター付きのバルブ
D: FKDシリーズは,信号ケーブルを使用して,ドルパネルとリモコンパネルを接続します.ガソリン操作要素はタッチスクリーン o レキティック・ブロン リモコン パネルは電磁石を使用して 4 方向 3 ポジションバルブを動かす電気モーターが動いた圧力調節バルブ
顧客がAPI仕様16Dの制御システムを注文したい場合APlスペック以上のために bopスタックの設定とパラメータを取得する必要があります.詳細な LED テクニカルパラメータを提出した後,ロンシェン技術部門が 選考計算をします.
オプション装置:
BOPの暖房ユニットで 極度に冷たい環境でも通常,BOPは暖房も持たなければならない) FKDQ & FKDシリーズはワイヤレスリモコン機能を選択することができます.
