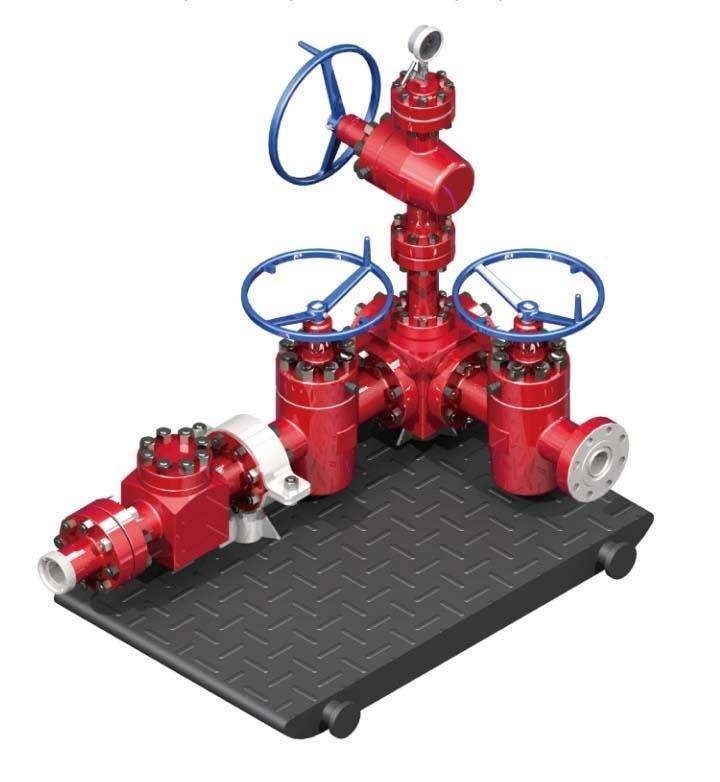

油田 試験 絞め殺し マニフォールド 2 1/16 インチ 3000psi
ストック・マニホールドは,掘削中に油とガス井の圧力制御技術を実装し,井戸のキックを効果的に制御するための必要なツールです.このツールは,圧力バランスと呼ばれる新しい掘削技術を実装するために使用されます.この装置は,BOPスロールの側フレンズに片端に固定されている.BOPが閉じるときに窒息弁の開口を変更することによって圧差の最小限の量でバランスドブルリングを操作できるようにします.
Choke Kill マニフォールド パラメーター
| タイプ | 作業圧 | 主要なボアダイア | バイパスダイア | コメント |
| (psi) | 始めよう) | (イン.) | ||
| YG140 | 20000 | 3 1/16 2 9/16 2 1/16 | 3 1/16 " 2 1/16 " 2 9/16 " | 要求に応じて異なる種類の組み合わせが提供できます. |
| YG105 | 15000 | 3 1/16 2 9/16 2 1/16 | 3 1/16 " 2 9/16 " 2 1/16 " | |
| YG70 | 10000 | 3 1/16 2 9/16 2 1/16 | 3 1/16 2 9/16 2 1/16 | |
| YG35 | 5000 | 3 1/8 2 9/16 2 1/16 | 3 1/8 2 9/16 2 1/16 | |
| YG21 | 3000 | 3 1/8 2 9/16 2 1/16 | 3 1/8 2 9/16 2 1/16 |
作業原則
井戸内の圧力が上昇すると,手動窒息閥,水力窒息閥を含む,窒息弁の開閉管内の液体の放出を許可し,外蓋圧を制御するゲートバルブから直接吹き出すことができます.
4圧力評価
消耗 manifoldは,圧力評価 2000psi,3000psi,5000psi,10000psi,15000psiで利用可能であり,顧客の要求により利用可能である.
操作説明書
(1) 窒息管のすべての部品の作業圧力は,使用されたBOPスタックと一致しなければならない.
(2) 窒息管は,操作者が容易に到達できる場所に設置しなければならない.座席の試験圧力は,座席を設置する前に試験圧力を行わなければならない.座席の試験圧力は,定数作業圧に等しい..
(3) パイプは,可能な限り平坦で直直でなければならない. パイプの回転の場合,120°の鋼製の曲がったパイプを使用しなければならない. パイプの穴は十分に大きくなければならない.
(4) 圧力計を設置する必要があります.
(5) 冬には低温条件で動作できます.
