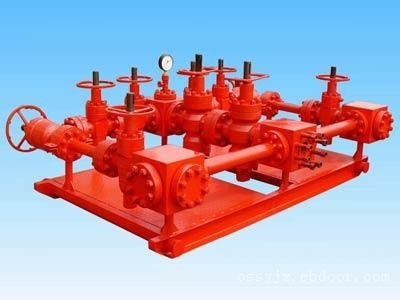

API 16C スタンダード ストック&キル マニフォールド・ドリリング制御装置
穴掘り過程で,窒息と殺すマニホールドがBOPの両側に固定されていた.窒息循環と出血は,窒息バルブまたはマニホールドのゲートバルブを変更することによって達成することができます.. ビット圧力とケースとの間の圧力差も調整できます.これらは不均衡またはバランスの取れた掘削に使用される機器です.掘削中に井戸が爆発したり蹴られたりすると圧力を解き放つために,真ん中のゲートバルブや横の窒息管を開きます.泥が殺す管を通ってカビに入ると,噴出とキックを調節することができます.
Choke & Kill マニフォールド パラメーター
| タイプ | 作業圧 | 主要なボアダイア | バイパスダイア | コメント |
| (psi) | 始めよう) | (イン.) | ||
| YG140 | 20000 | 3 1/16 2 9/16 2 1/16 | 3 1/16 " 2 1/16 " 2 9/16 " | 要求に応じて異なる種類の組み合わせが提供できます. |
| YG105 | 15000 | 3 1/16 2 9/16 2 1/16 | 3 1/16 " 2 9/16 " 2 1/16 " | |
| YG70 | 10000 | 3 1/16 2 9/16 2 1/16 | 3 1/16 2 9/16 2 1/16 | |
| YG35 | 5000 | 3 1/8 2 9/16 2 1/16 | 3 1/8 2 9/16 2 1/16 | |
| YG21 | 3000 | 3 1/8 2 9/16 2 1/16 | 3 1/8 2 9/16 2 1/16 |
構成
窒息管は,窒息バルブ,ゲートバルブ,配線管,フィッティング,圧力計,その他の部品からなる.
操作説明書
(1) 窒息管のすべての部品の作業圧力は,使用されたBOPスタックと一致しなければならない.
(2) 窒息管は,操作者が容易に到達できる場所に設置しなければならない.座席の試験圧力は,座席を設置する前に試験圧力を行わなければならない.座席の試験圧力は,定数作業圧に等しい..
(3) パイプは,可能な限り平坦で直直でなければならない. パイプの回転の場合,120°の鋼製の曲がったパイプを使用しなければならない. パイプの穴は十分に大きくなければならない.
(4) 圧力計を設置する必要があります.
(5) 冬には低温条件で動作できます.
