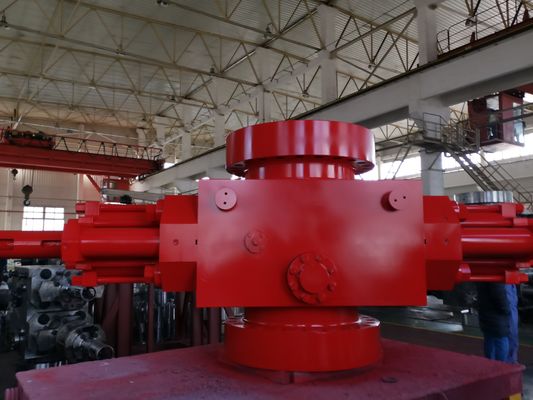

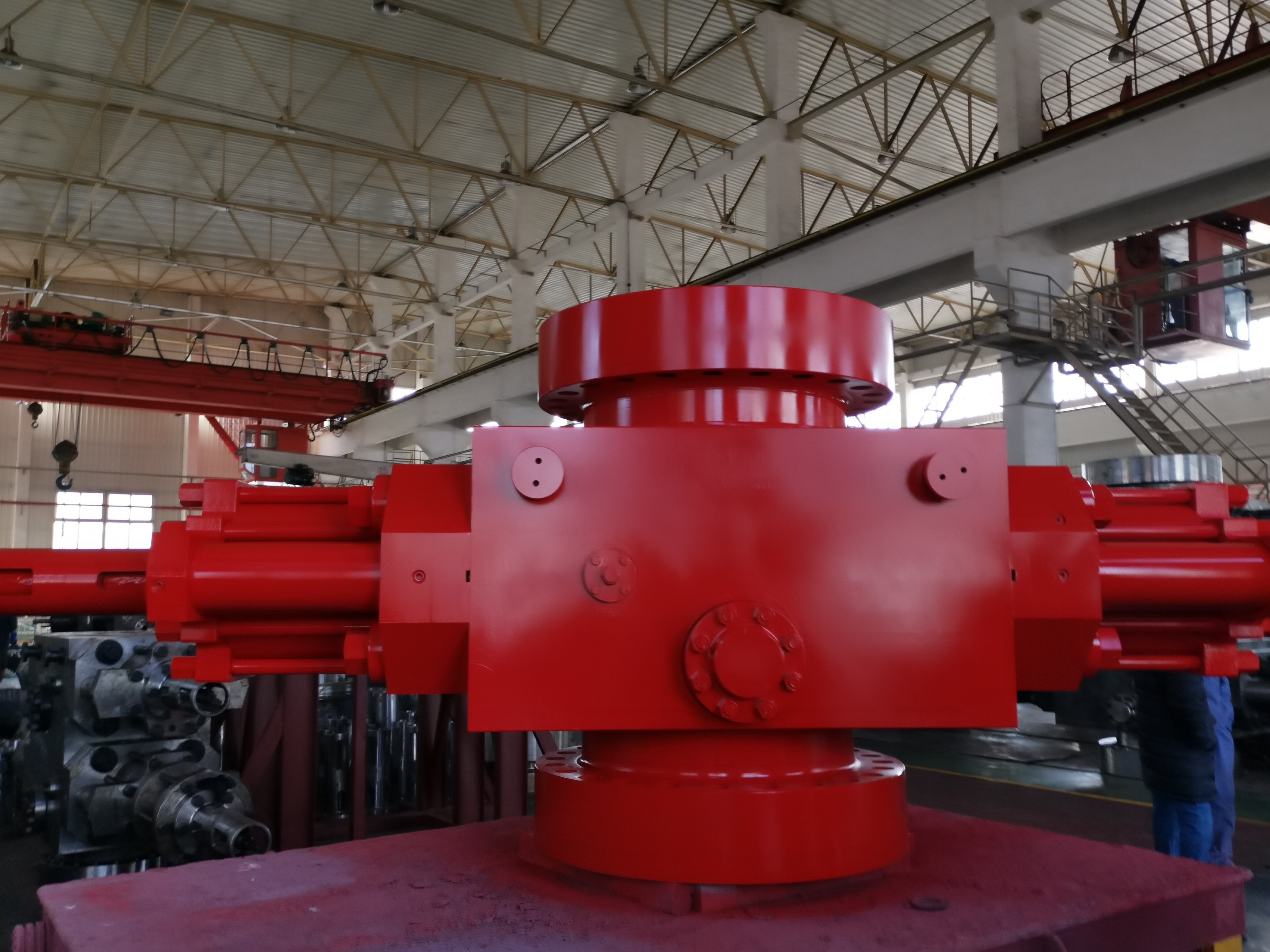

7 1/16" 15000psi シングルラム フランジ接続付きの爆破防止機
RAM BOP タイプ
1) パイプ・ラムス
井戸の直径と外側のパイプの交差点の周りにパイプ・ラムが閉じると,液体は,この領域の隙間を通過することはできません.円形空間を通る液体を防ぎ,ドリルパイプ内の流れを阻害しない.
(2) シェア・ラムス
この 噴出 防止 閉じる メカニズム は,耐久 し た 精密 に 固定 さ れ た 鉄 の 刃 を 用い て,BOP が 起動 する とき に 掘り管 を 切る.その後,井戸 を しっかり しっかり 密封 する.他の選択肢がすべて 尽きてしまった場合油田の操作者は,切断用ラームを使用して井戸の圧力を制御することができます.しかし,この方法は常に最後の手段でなければなりません.
切断パイプは,切断ラームが使用された後も,BOPスタックに懸垂のままであることを覚えておく必要があります.しかし,他の弦は,未破のままです..
盲目の羊は
重鋼製のラム型BOPの厚い部品です 中央に収束してパイプが収まる穴を塞ぐ2つの鋼ブロックがありますこの羊はパイプにスペースがないことに注意してください密封シアラムとしても知られるこのラムは,使用されています
井戸がなくなると
ドリルストリング.爆破防止装置が閉じると,管やドリルパイプを切り裂く可能性があります.さらに,他のBOPタイプが圧力を回復できない場合,最後の手段として機能します.
(我々はBOPを提供することができます: 7 1/16 〜 30 〜 穴のサイズ, 500psi から 20000psi 圧力, 下のリストに制限されていません)
| ポイント | オイルリグ・ブローアウト防止装置の仕様 | |||||||||||||
| サイズとモデル |
7 1/16 インチ -3000psi |
7 1/16 インチ -5000psi |
7 1/16 インチ -10万psi |
9インチ 3000psi |
9インチ -5000psi |
11インチ -3000psi |
11インチ -5000psi |
11インチ -1万psi |
13 5/8 インチ -3000psi |
13 5/8 インチ -5000psi |
13 5/8 インチ -1万psi |
20 3/4 インチ -3000psi |
21 1/4 インチ -5000psi |
26 3/4 -3000psi |
| 穴 (mm/in) | 179.4 | 179.4 | 179.4 | 228.6 | 228.6 | 279.4 | 279.4 | 279.4 | 346.1 | 346.1 | 346.1 | 527 | 539.8 | 679.4 |
| 7 1/16 | 7 1/16 | 7 1/16 | 9 | 9 | 11 | 11 | 11 | 13 5/8 | 13 5/8 | 13 5/8 | 20 3/4 | 21 1/4 | 26 3/4 | |
| 定数作業圧 (MPa/psi) | 21 | 35 | 70 | 21 | 35 | 21 | 35 | 70 | 21 | 35 | 70 | 21 | 35 | 21 |
| 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | |
| 静水圧試験圧 (MPa/psi) | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 105 | 31.5 | 70 | 31.5 |
| 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 15,000 | 4,500 | 10,000 | 4,500 | |
| 水力制御の定数作業圧 (MPa/psi) | 21/3,000 | |||||||||||||
| 推奨される液圧作業圧密封管 (MPa/psi) | 1218~1522psi | |||||||||||||
| 開いた一組の羊の容量 | 36L | |||||||||||||
| 1組の綿羊の密集量 | 40L | |||||||||||||
| 液体油の出口 | NPT 1 | |||||||||||||
| 金属の温度グレード | T-20/250 (−29°C~121°C) | |||||||||||||
| 非金属の温度グレード | BAB (−18°C~66°C~93°C) | |||||||||||||
| 井戸液体と接触する中質物質 | NACE MR-01-75,API 16A 第4版標準を満たす | |||||||||||||
