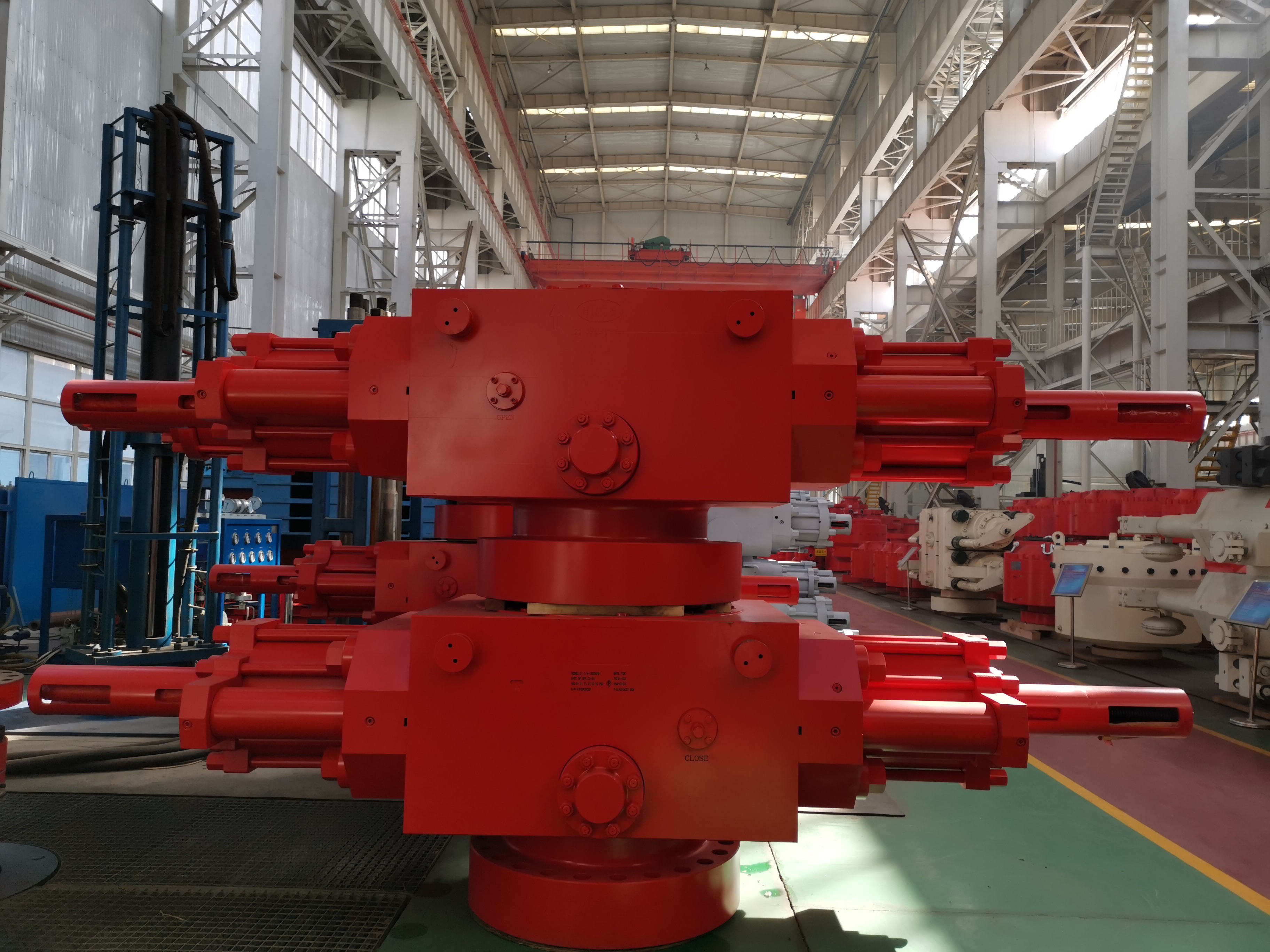

水力開閉ボネット 爆破防止制御システム 底辺
爆破防止制御システムの導入
液体または手動で動作するロックメカニズム.
中古シールも含まれます
平面や横ドア構造や水力制御型の平面ドア構造を提示します
サイドドアとシェルは三重のヒンジで接続されています.
バルブを順番に開閉するには,圧力棒 (C型ラム BOP) を使います.
ガイドフレームはサイドドアの端に配置されている.ドアを開けると,ラムはガイドレールに沿って引っ張られ,特にD型ラムBOPピストン指示器を入れ替える.ドアを開けるとガイドレールに沿って拉って置き換えることができます.特にD型ラムBOPピストン指示器.
ドアを開けると,ラムはガイドレールに沿って引っ張られ,特にD型ラム BOPピストン指示器を入れ替えます.
油路は故意に隠されている.
雄羊の穴の形は円筒印章状.
TエクニカルS爆破防止制御システムの仕様
| ポイント |
シングルラムボップ (ブースター付) |
ダブルラム BOP (ブースター付きの1つの室) |
||
| モデル | 13 5/8 〜 5000psi | 13 5/8 〜 5000psi | ||
| 上部接続型 | ステンド | フラング | ステンド | フラング |
| 下部接続型 | フラング | フラング | フラング | フラング |
| 体重 kg | 5680 | 5888 | 10371 | 10651 |
| 高さ H mm | 750 | 960 | 1285 | 1495 |
| 重力 G mm | 490 | 515 | 805 | 830 |
| 性能要求レベル | PR2 | |||
| 退屈 | 346.1 mm (13 5/8 ′′) | |||
| 試験圧力 静水圧 | 51.8MPa (7,500psi) | |||
| 定数労働圧 | 34.5MPa (5,000psi) | |||
| 水力制御システムの強度圧 | 31.1MPa ((4,500psi) | |||
| 水力制御システムの定数作業圧 | 20.7MPa ((3,000psi) | |||
| 水力制御システムの推奨動作圧 | 8.4・10・5MPa ((1,222・1,518psi) | |||
| シリンダー直径 | 342.9mm ((13 1/2インチ) | |||
| バスター直径 | 250mm ((9 7/8 ") | |||
| 1対のラムを開けるために必要なオイル容量 | 41L | |||
| 一組のラームを閉じるために必要なオイル容量 | 43L | |||
| 1対のラム (ブースター) を閉めるために必要なオイル容量 | 63L | |||
| 水力制御管のインターフェーススレッド | NPT 1 | |||
| 側出口の仕様 | 3 1/8′′-5,000psi | |||
| 温度評価 | T-20/250 (−29 〜 121°C) (または契約の対象) | |||
| 金属材料の温度グレード | T20/250 (−29~121°C) (または契約の対象) | |||
| 金属材料の温度グレード | BAB (非常低圧−18°C,連続高温66°C,極高温93°C) (または契約対象) | |||
| 閉じる比率 | 10.83:1 | |||
| 閉じる比率 (ブースター付き) | 17.4:1 | |||
| 装着用ラームサイズ |
CSO, 2 3/8′′, 2 7/8′′, 3 1/2′′, 4 1/2′′, 5′′, 5 1/2′′, 7′′, 9 5/8′′, 9 7/8′′, 4′′,10 3/4′′, 7 5/8′′, 6 5/8′′, 7 1/2′′, 2 7/8′′, 5/5′′, 5 1/2′′, 41/2′′, 7/7′′, 2 3/8′′, 3 1/2′′, 3 1/2′′, 3 1/2′′, 7 1/2′′, 3 1/2′′2 7/8 "ダブルホール2 7/8 "x3 1/2" 双孔,普通のシアラム,硫黄耐性シアラム 注:同じタイプのキャメロン・ラム (シア・ラムを除く) をインストールできます. |
|||
|
注:BOPの設計および製造は,APIスペック16Aの仕様に従います. The parts contacting with well fluid within BOP shall be able to resist hydrogen sulfide stress corrosion and all metallic parts contacting with well fluid meet the requirements of NACE MR-01-75/ISO15156. (シアラムを除く)
|
||||
