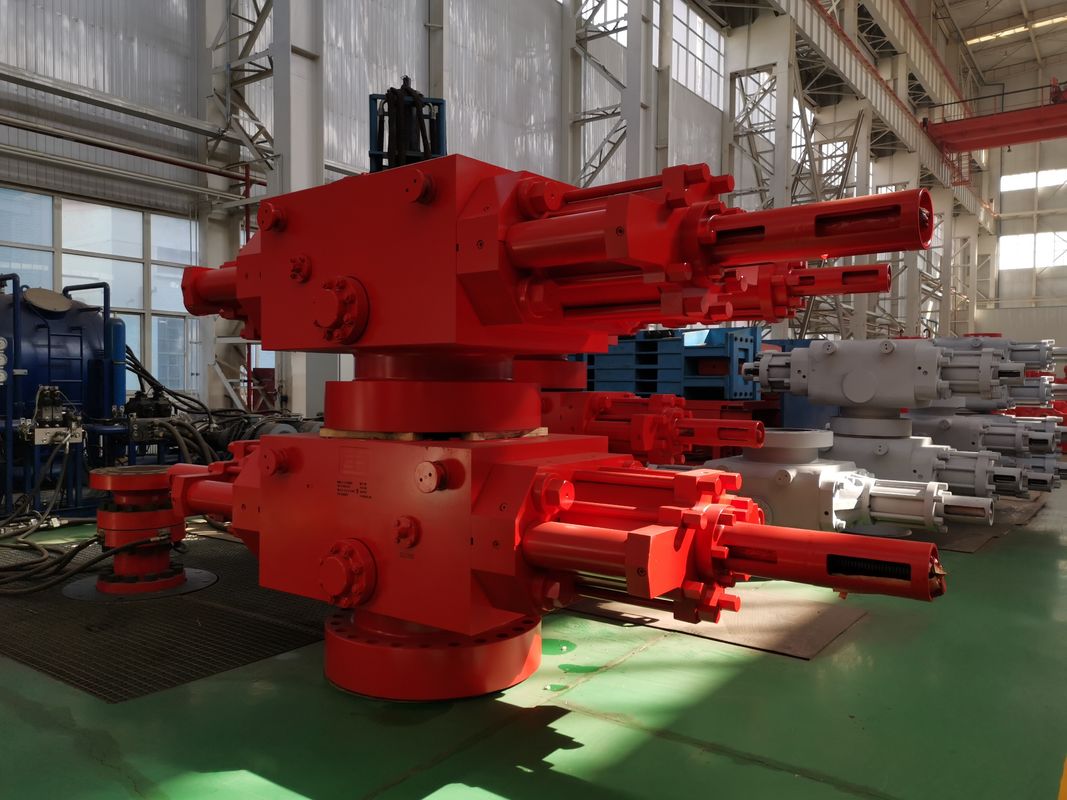

13 5/8 インチ -10000psi 掘削 ブローアウト 防止 ハイドロリック オープン 閉じる
水力ブローリングブローアウト防止機は,様々な技術的な必要性を持つワークオーバーと掘削作業のための重要なツールです.それはBOPボディ,サイド出口,ブローボディ,高品質の鍛造金属で作る,圧力耐性のある部品圧力の濃度を低下させ 密封性能を向上させ 油井の爆発を効果的に防止する 円形の内室です
掘削爆破防止装置の技術パラメータ (タンデムブースターなし)
| ポイント | シングル・ラム・ブローアウト・プレベッタ |
ダブル・ラム・ブローウ 予防剤 |
||
| 仕様 | 13 5/8 〜 10,000psi SR BOP | 13 5/8 〜 10,000psi DR BOP | ||
| 上部接続 | ステンド | フラング | ステンド | フラング |
| 下の接続 | フラング | フラング | フラング | フラング |
| 高さ H mm | 850 | 1130 | 1415 | 1695 |
| 体重 |
5767kg (約12816ポンド) |
6322kg (14,049ポンド) | 10955kg (24,344ポンド) | 11510kg (25,578ポンド) |
| 掘り出しの大きさ | 346. 1mm (13 5/8′′) | |||
| 静水試験圧 | 105MPa (15,000psi) | |||
| 定数労働圧 | 70 MPa (10,000psi) | |||
| 液圧制御システム 耐久性 試験圧力 | 31.5 MPa ((4,500psi) | |||
| 水力制御システムの定数作業圧 | 21 MPa ((3,000psi) | |||
| 推奨される水力制御動作圧 | 8.4~10~5MPa (~1,200~1,500psi) | |||
| シリンダー直径 | 342.9mm ((13 1/2インチ) | |||
| 1セットのRAMのための開口室の容量 | 41L | |||
| Ram の 1 セット の 閉じ 室 の 容量 | 43L | |||
| 液体ポートのスレッド | NPT 1 | |||
|
側面の仕様 出口 |
4 1/16′′-10,000psi または 特定の契約に従って | |||
| 温度グレード | T20 (−29°C~121°C) または特別契約に従って | |||
| 閉じる比率 | 10.83ポイント: 1 | |||
| RAM サイズ |
ブラインド・ラム 2 3/8 ′′, 2 7/8 ′′, 3 1/2 ′′, 4 1/2 ′′, 5 ′′, 5 1/2 ′′, 7 ′′, 9 5/8 ′′,9 7/8 ′′,普通とH2S サービスシアラム,4 ′′,10 3/4 ′′,7 5/8 ′′,6 5/8 ′′,7 1/2 ′′,2 7/8 ′′ ′′ ′′ 5 ′′,3 1/2 ′′ ′′ 5 1/2 ′′,4 1/2 ′′ ′′ ′′ 7 ′′,2 3/8 ′′ ′′ 3 1/2′′,3 1/2′′5 7/8′′,3 1/2′′ダブルホール,2 7/8′′ダブルホール,3 1/2′′X2 7/8"ダブルホール 注記:について 同じ仕様キャメロン・ラムスのアイオンが設置できます中 について BOP(この件についてそれ以外は 切る ラム) |
|||
|
その他の記述: について デザイン そして について 製造リング について について 爆発 予防剤 している 中 適合性 と についてAPI 仕様 16A について 基準. 腐食剤に対する耐性 ストレス について水素 硫化物 内部の 部品 について 爆発 予防剤 中 コント行動 と について そうだ 液体 合致する に について 要求事項 指定された 中NACE MR-01-75 わかった |
||||
