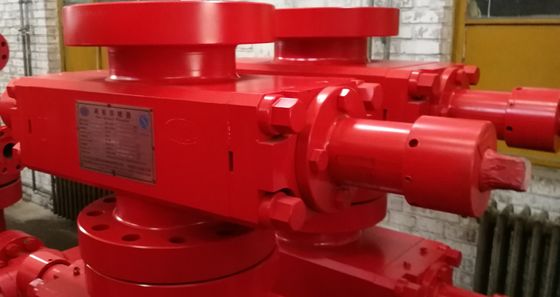

掘削 シングルラムボップシェーファー オイルリグ型 ブローアウト防止機
RAM BOPは,ハウスと井戸頭間の空間を密封するように設計されています. 閉ざされた場合,それは,循環掘削流体,圧力の解放,そして,BOP体側出口に接続されているBOPまたはパイプラインの下にあるスロールを通って井戸を殺す緊急事態の場合,ラム BOPは穴の掘削ツールを切り裂いて,それを封印することができます.バーム BOPの変形穴のラムは,特定の範囲内で,異なるサイズと管のキャッシングとの間の環状のスペースをシールすることができます.
シングル・ラム・ボップの技術パラメータ
| ポイント | シングルラムBOPとブースター | ブースター付きのダブルラム BOP | ||
| サイズ | FZ35-70 | 2FZ35-70 | ||
| 上部接続タイプ | ステンド | フラング | ステンド | フラング |
| 底部接続タイプ | フラング | フラング | フラング | フラング |
| 体重 (kg) |
6898 (4,320ポンド) |
7433
|
12122 (26,555ポンド) |
12657 (27,800ポンド) |
| 高さ (mm) | 960 | 1250 | 1491 | 1775 |
| 退屈 | 346.1mm (13 5/8 ′′) | |||
| 静水圧試験圧力 | 105MPa (15,000psi) | |||
| 定数労働圧 | 70MPa (10,000psi) | |||
| 水力制御システムの強度 作業圧 | 31.5MPa ((4,500psi) | |||
| 水力制御システムの定数作業圧 | 21MPa (3,000psi) | |||
| 推奨される水力制御作業圧 | 8.4~10.5MPa (~1,200~1,500psi) | |||
| 液圧シリンダー穴 | 342.9mm ((13 1/2インチ) | |||
| ブースター・ボー | 250mm ((9 7/8 ") | |||
| ラムオイルボリュームの1セットを開く | 29.5L | |||
| ラムオイルボリュームの1セットを閉じる | 33.5L | |||
| ラムオイルボリューム (ブースターを含む) の1セットを閉じる | 54L | |||
| 管の接続接頭 | NPT 1 | |||
| 出口の大きさ | 4 1/16′′-10,000psi 契約に従って | |||
| 温度グレード | T20 (−29°C~121°C) 契約に従って | |||
| 閉じる比 λ | 1:7.4 | |||
| 接近比 λ (ブースター付き) | 1:11.4 | |||
|
注記: BOPの設計と製造は全て APIスペック16Aを満たしています 提供されたBOPは,Hのために使用できます.2S サービスであり,NACE MR-01-75にも適合しています. |
||||
リスト5装着用ラームサイズ
| 装着用ラームサイズ | 最大パイプラムは10 3/4′′,5′′5 1/2′′VBR,2 7/8′′5 ′′VBR,3 1/2′′5 ′′VBR,5′′7 ′′VBR,3 1/2′′ダブルホール,2 7/8′′ダブルホール,2 3/8′′ダブルホール,シアラム |
