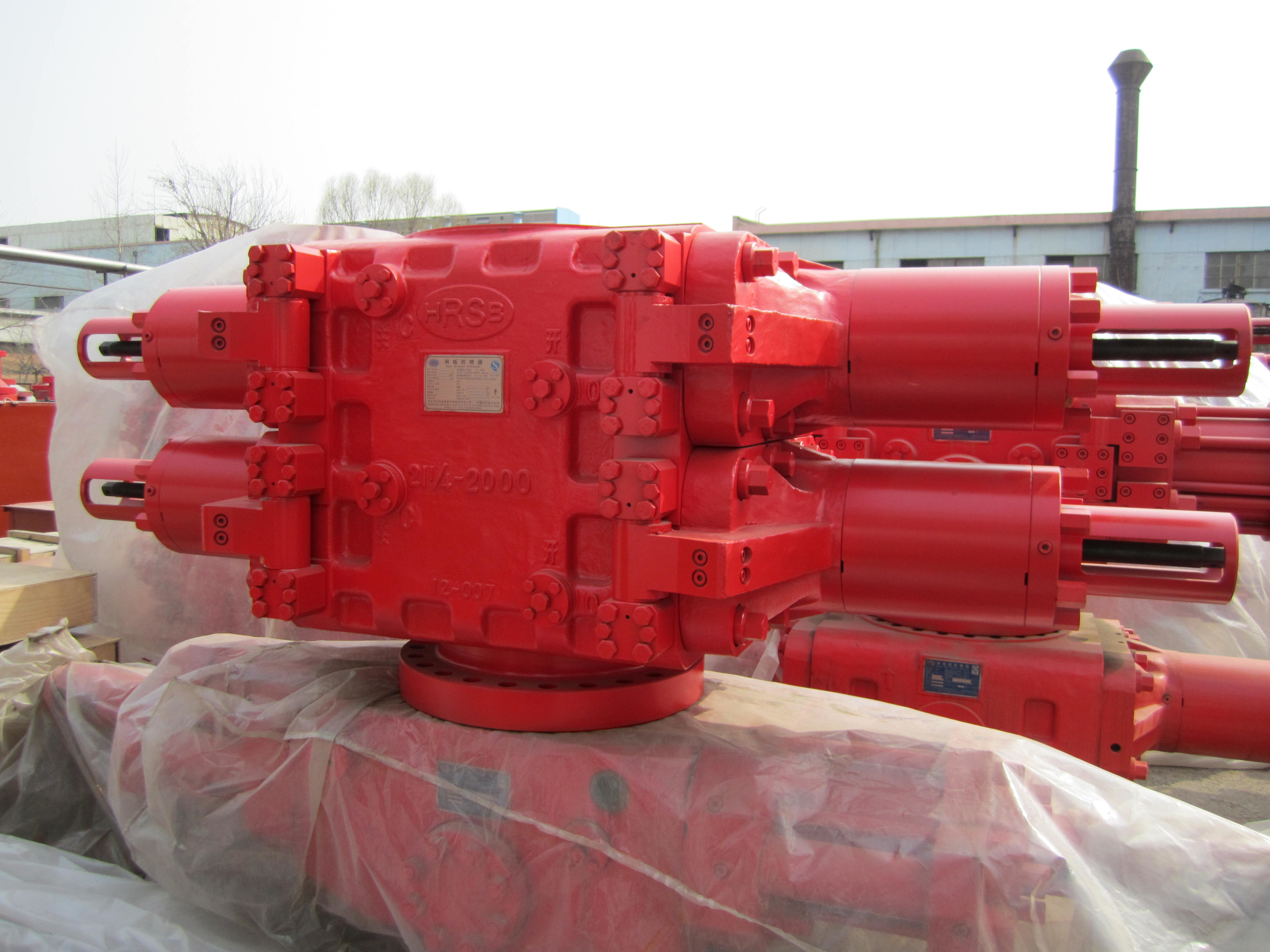

液圧式ダブルラム ブローアウト防止 18 3/4 インチ
ダブル・ラム・ブローアウト・プレベンター (Double Ram Blow Out Preventer) は,井戸制御装置の重要な部品組成装置である.柔軟なスイッチ,操作の容易さ,使用の安全性,シンプルな保守等が特徴である.
構造的特徴
双面のラームの場合,ラームの両面は対称である.異なるサイズの掘削ツールでは,ゴムシール半環とラームブリケティングのみ置き換える必要があります.他の部品は,互換的に使用できます片面のブームは逆向きではない. 切断ブームは井戸頭掘削道具を切断し,井戸頭を完全に密封することができます.
パラメーターダブル・ラム・ブローアウト・プレベッタ
| モデル |
ガールズ オープニング (セット) |
ガールズ 閉じる (セット) |
閉じる比率 | アセンブリの寸法 (in) | 推定重量 (lb) | ||||||
| 長さ (L) | 幅 (W) | 高さ (H) | |||||||||
| フルグ×フルグ | STD×STD | Flg×Std について | フルグ×フルグ | STD×STD | Flg×Std について | ||||||
| 4 1/16′′-20,000psi (単一のRS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
| 4 1/16′′-20,000psi (ダブル RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
| 7 1/16′′-20,000psi ((シングル RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
| 7 1/16′′-20,000psi ((ダブル RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
| 11"~20,000psi (シングル RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
| 11"~20,000psi (ダブル RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
| 18 3/4 "-20,000psi (ダブル RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
ダブル・ラム・ブローアウト・プレベッタ特徴
1- 組み合わせたヒンジ座席タイプにより,製品を維持し,分解することが便利です.
2 ステンレスプレートとスクリューは,信頼性の高い密封を保証するために,シャフト密封部分をロックします.
3 サイドゲートのシールリングの強化ゴム材料は,その寿命と信頼性の高いシールを保証します.
4 - ラム構造により,ゴムコアとフロントゴムコアが簡単に切り替えられる.浮遊する上部のゴムコアはシールの信頼性を高めます.ラム組の前部に搭載されたリードブロックは,掘削ツールのための自動センター提供.
さらに,横ゲートのピストン棒と密封漏れ穴の水平二次密封装置は,横ゲートの交換性だけでなく,しかし,漏れをチェックし,二次密封操作も容易にする.
