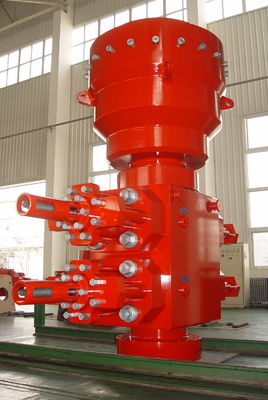

オイルテスト・シェーファータイプ ダブル・ラム・ボップ API規格
噴出防止装置 (BOP) は,噴出事故を防ぐために,油の試験,転工,噴出完了,および運用プロセスのために井戸に設置されます.完全に閉ざされ半閉ざされた機能を組み合わせますこのBOPは,高圧状態に耐える能力により,油田の井戸頭を密封する際に安全性のために実装されています.
ダブル・ラム・ボップの仕様
| モデル |
ガールズ オープニング (セット) |
ガールズ 閉じる (セット) |
閉じる比率 | アセンブリの寸法 (in) | 推定重量 (lb) | ||||||
| 長さ (L) | 幅 (W) | 高さ (H) | |||||||||
| フルグ×フルグ | STD×STD | Flg×Std について | フルグ×フルグ | STD×STD | Flg×Std について | ||||||
| 4 1/16′′-20,000psi (単一のRS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
| 4 1/16′′-20,000psi (ダブル RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
| 7 1/16′′-20,000psi ((シングル RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
| 7 1/16′′-20,000psi ((ダブル RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
| 11"~20,000psi (シングル RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
| 11"~20,000psi (ダブル RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
| 18 3/4 "-20,000psi (ダブル RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
特徴ダブル・ラム・ボップ
1) 形状 一般的に,BOPボディは四角形に似ています. 中央には,パイプが通る垂直の穴があります.
横方向に動いている.
(2) 接続タイプ 3つの接続タイプは,ストッダ,フレンズ,クランプ上部および下部接続です.フレンズ,ボルト,クランプ,リング溝は全て API 規格に準拠しています
