商品の詳細:
|
| 働き圧力: | 10000Psi | 関係: | 上部のスタッドと下部のフランジ |
|---|---|---|---|
| 材料: | ZG25CrNiMo Casted | 金属温度: | T-20/250 |
| 非金属温度: | BAB （- 18℃-121℃） | リング溝: | すべてのリング溝のSS 304とはめ込まれる |
| H2S: | H2Sのトリム、大会NACE 0175の標準 | API: | Monogrammed API 16A |
| ハイライト: | 10000psi単一のRamはボップを踊る,Castedの単一のRamの破裂予防策,Shafferのタイプ単一のRamの破裂予防策 |
||

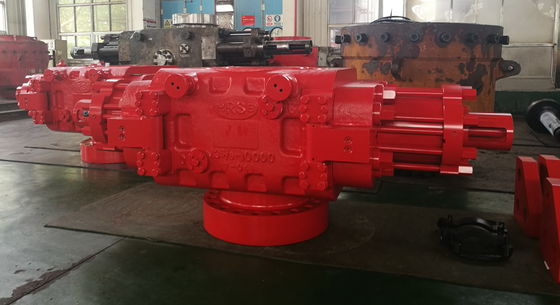

13 5/8" - 10000のPSIの単一のラムの破裂予防策、上の散りばめられた最下のフランジを付けたようになって、標準的なボンネットと、締まる、マニュアルH2Sのトリム ステンレス製溶接される、304とすべてのリング溝大会NACE 0175、金属温度のクラスT-20/250、非金属温度のクラスであるBAB （- 18℃-121℃）、大会API 16A第4の版、Monogrammed APIである。COC、テスト レポート、物質的なレポート、熱処理のレポート等と完了しなさい
ラムBOPの技術的な変数
| 項目 | ブスターを持つ単一のRam BOP | ブスターを持つ二重Ram BOP | ||
| サイズ | FZ35-70 | 2FZ35-70 | ||
| 上の結合方式 | 散りばめられる | フランジを付けたようになる | 散りばめられる | フランジを付けたようになる |
| 最下の結合方式 | フランジを付けたようになる | フランジを付けたようになる | フランジを付けたようになる | フランジを付けたようになる |
| 重量（Kg） |
6898 （14,320のlb） |
7433
|
12122 （26,555のlb） |
12657 （27,800のlb） |
| 高さ（mm） | 960 | 1250 | 1491 | 1775 |
| 穴 | 346.1mm （13 5/8の″） | |||
| 流体静力学の耐圧試験圧力 | 105MPa （15,000psi） | |||
| 評価される働く圧力 | 70MPa （10,000psi） | |||
| 油圧制御システムの強さの働き圧力 | 31.5MPa （4,500psi） | |||
| 油圧制御システムの評価される働き圧力 | 21MPa （3,000psi） | |||
| 推薦された油圧管理された作動圧力 | 8.4~10.5MPa （1,200~1,500psi） | |||
| 水圧シリンダの穴 | 342.9mm （13 1/2の″） | |||
| ブスターの穴 | 250mm （9 7/8の″） | |||
| 1組のラム オイルの容積を開けなさい | 29.5 L | |||
| 近く1組のラム オイルの容積 | 33.5 L | |||
| 近く1組のラム オイルの容積（を含むブスター） | 54L | |||
| ホースの関係の接合箇所 | NPT 1 | |||
| 出口のサイズ | 4 1/16の″ -契約に従う10,000psi | |||
| 温度の等級 | 契約に従うT20 （- 29~121℃） | |||
| 近い比率のλ | 1:7.4 | |||
| 近い比率のλ （ブスターと） | 1:11.4 | |||
|
注: BOPの設計および製造はすべて大会API Spec 16Aである。 BOPはまたH2Sサービスに使用し、NACEMR-01-75に会うことができる提供した。 |
||||
一致のためのリスト5のRamのサイズ
| 一致のためのRamのサイズ | 最高の管のラムは10の3/4の″、5 ″ ~5 1/2の″ VBRの2 7/8の″ ~5の″ VBRの3 1/2の″ ~5の″ VBRの5 ″ ~7の″ VBRの3 1/2の″の二重穴、2 7/8の″の倍の穴、2 3/8の″の二重穴、せん断のラムである |
