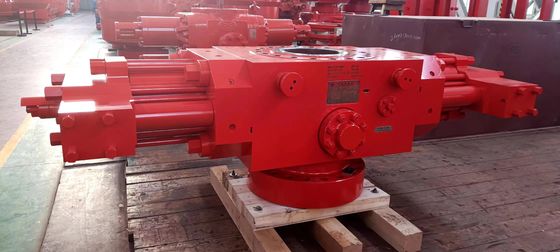

単一のRam BOP
ブスターを持つ二重Ram BOPの技術仕様
| 項目 |
単一のラムはボップを踊る （ブスターと） |
二重ラムBOP （ブスターが付いている1つの部屋） |
||
| モデル | 13 5/8" - 5000psi | 13 5/8" - 5000psi | ||
| 上部の接続のタイプ | 散りばめられる | フランジを付けたようになる | 散りばめられる | フランジを付けたようになる |
| 接続のタイプを下げなさい | フランジを付けたようになる | フランジを付けたようになる | フランジを付けたようになる | フランジを付けたようになる |
| 重量Kg | 5680 | 5888 | 10371 | 10651 |
| 高さH mm | 750 | 960 | 1285 | 1495 |
| 重力G mm | 490 | 515 | 805 | 830 |
| 性能要件のレベル | PR2 | |||
| 穴 | 346.1 mm （13 5/8の″） | |||
| 流体静力学圧力のテスト圧力 | 51.8MPa （7,500psi） | |||
| 評価される働く圧力 | 34.5MPa （5,000psi） | |||
| 油圧制御システムの強さ圧力 | 31.1MPa （4,500psi） | |||
| 油圧制御システムの評価される働き圧力 | 20.7MPa （3,000psi） | |||
| 推薦された油圧制御システム操作圧力 | 8.4~10 .5MPa （1,222~1,518psi） | |||
| シリンダー直径 | 342.9mm （13 1/2の″） | |||
| ブスターの直径 | 250mm （9 7/8の″） | |||
| 1組のラムの開始によって必要なオイルの容積 | 41L | |||
| 1組のラムの閉鎖によって必要なオイルの容積 | 43L | |||
| 1組のラム（ブスター）の閉鎖によって必要なオイルの容積 | 63L | |||
| 油圧制御管ラインのインターフェイス糸 | NPT 1 | |||
| 側面の出口の指定 | 3 1/8の″ - 5,000psi | |||
| 温度の評価 | T-20/250 （- 29~121℃） （または契約への主題） | |||
| 金属材料の温度の等級 | T20/250 （- 29~121℃） （または契約への主題） | |||
| 金属材料の温度の等級 | BAB （契約への極度な低圧-18℃、連続的な高温66℃、極度な高温93℃） （または主題） | |||
| 閉鎖の比率 | 10.83:1 | |||
| 閉鎖の比率（ブスターと） | 17.4:1 | |||
| 一致のためのRamのサイズ |
CSOの2つの3/8の″、2つの7/8の″、3つの1/2の″、4つの1/2の″、5つの″、5つの1/2の″、7つの″、9つの5/8の″、9つの7/8の″、4つの″、10の3/4の″、7つの5/8の″、6つの5/8の″、7つの1/2の″、2 7/8の″ ~5の″、3 1/2の″ ~5 1/2の″、41/2の″ ~7の″、2 3/8の″ ~3 1/2の″、3 1/2の″ ~5 7/8の″、3つの1/2の″の二重穴、2つの7/8の″の二重穴、2 7/8の″ X3 1/2の″の二重穴、通常のせん断のラム、硫黄抵抗力があるせん断のRam 注:それは同じタイプ カメロンのRamを取付けることができる（せん断のラムを除いて） |
|||
|
注:BOPの設計そして製造はAPI Spec 16Aの指定に応じてある。 BOP内の健康な液体と連絡する部品は硫化水素の圧力腐食に抵抗でき、健康な液体と連絡するすべての金属部品はNACE MR-01-75/ISO15156の条件を満たす。（せん断のラムを除いて）
|
||||
