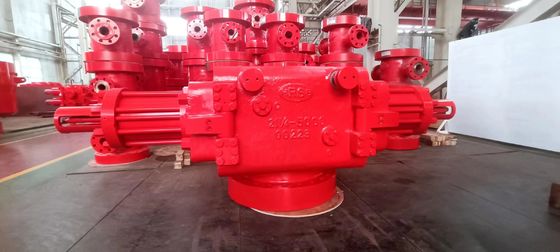

ラム タイプBOPの技術的な変数
項目 |
単一のラム タイプBOP |
二重ラム タイプBOP |
|||
| 製品コード（P/N） | RS11963 | RS11863 | |||
モデル |
FZ28-35 | 2FZ28-35 | |||
上部の接合のタイプ |
散りばめられる |
フランジ |
散りばめられる |
散りばめられる |
フランジ |
より低い接合のタイプ |
フランジ |
フランジ |
散りばめられる |
フランジ |
フランジ |
重量 |
2619Kg （5788lb） |
2856Kg （6312lb） |
4766Kg （10533lb） |
5003Kg （11057lb） |
5240Kg （11580lb） |
| H mm 高さH mm |
670 | 900 | 830 | 1,065 | 1,305 |
正常な直径 |
279.4mm （11 ″） | ||||
流体静力学圧力のテスト圧力 |
52.5MPa （5,000psi） | ||||
評価される働く圧力 |
35MPa （5,000psi） | ||||
Pilot-operated評価される働く圧力 |
21MPa （3,000psi） | ||||
推薦されたpilot-operated操作圧力 |
8.4~10 .5MPa （1,200~1,500psi） | ||||
1組のラムの開始によって必要なオイルの容積 |
22のL | ||||
1組のラムの閉鎖によって必要なオイルの容積 |
24のL | ||||
| 油圧制御管ラインのインターフェイス糸 | NPT 1の″ | ||||
側面の出口の指定 |
3 1/8の″ -契約に応じる5,000psiまたは |
||||
温度の等級 |
T20 （- 29~121℃） | ||||
| 操業停止の割合 | 1:11.1 | ||||
|
|
|||||
利用できるラムの表5の指定
| 完全に密封された2 1/16の″、2 3/8の″、2 7/8の″、3 1/2の″、4 ″、4 1/2の″、5 ″、5 1/2の″、5 3/4の″、6 ″、6 5/8の″、7 ″、2、2風変りな、3/8の″風変りな、7/8の″ 3つの1/2の″の二重穴風変りな、3 1/2の″ 2 3/8の″ ~3 1/2の″の可変的直径、2 7/8の″ ~5の″の可変的な直径、5 ″ ~5 1/2の″の可変的な直径、せん断のラム |
