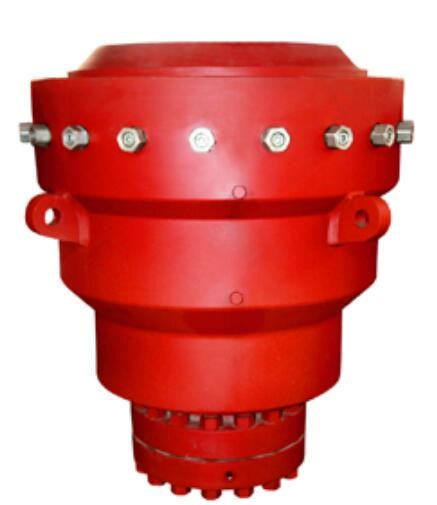

346.1mm 13 5/8 インチ ハイドリル Annular Bop 高圧
ハイドリル Annular Bop 機能
1. ハイドリル Annular Bop は、坑井内にストリングがない場合、坑口を完全に密閉できます。
2. ハイドリル Annular Bop は、坑井内にストリング、ワイヤー ライン、およびケーブルがある場合に、坑口の環状空間を密閉できます。
3. 突合せ溶接用ドリルパイプの傾斜角が 18° の場合、スナビングが可能です。
ハイドリル アニュラー バップ仕様
(BOP を提供できます: 7 1/16 インチから 30 インチまでのボアサイズ、500psi から 20000psi までの圧力、以下のリストに限定されません)
| アイテム | アニュラーBOPの仕様 | |||||||||
| サイズとモデル |
7 1/16インチ -3000psi |
7 1/16インチ -5000psi |
9インチ -3000psi |
9インチ -5000psi |
11インチ -3000psi |
11インチ -5000psi |
13 5/8インチ -3000psi |
13 5/8インチ -5000psi |
20 3/4インチ -3000psi |
21 1/4インチ -5000psi |
| ボア (mm/インチ) |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
| 定格使用圧力(MPa/psi) |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
| 静水圧試験圧力（MPa/psi） |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
31.5 4,500 |
70 10,000 |
| 油圧制御定格使用圧力 (MPa/psi) | 21/3,000 | |||||||||
| 推奨使用油圧シールパイプ (MPa/psi) | 1,218～1,522psi | |||||||||
| 最大。(MPa/psi) でパイプなしでよく使用圧力シール |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
| (MPa/psi) のパイプなしの推奨油圧使用圧力シール ウェル | ≤10.5/1,500 | |||||||||
| オープンマックス。油量 (L) | 15 | 15 | 22.8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
| 閉じる油量 (L) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
| 2 つのリフティング リングで重量を持ち上げます (t) | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
| 作動油の出口 | NPT 1” | |||||||||
| 金属の温度グレード | T-20/250(-29℃～121℃) | |||||||||
| 非金属の温度グレード | BAB (-18℃~66℃~93℃) | |||||||||
| 井戸液との媒体接触 | NACE MR-01-75 に従って、API 16A 第 4 版標準に適合 | |||||||||
