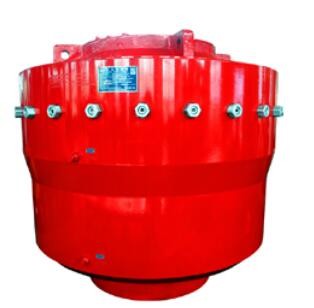

539.7 Mmは21 1/4"環状装置シェーファー制御よくボップを踊る
井戸からオイル/ガスの自由な漏出を防ぐのに役立つので、シェーファー環状のBop訓練および操作の間に必要な圧力制御装置である。 シェーファー環状のBop仕事でおよび油圧制御システムが装備されているあく操作使用することができる。
環状の破裂予防策specs
|
項目 |
環状BOPのための指定 |
|||||||||
|
サイズおよびモデル |
7 1/16の″ -3000psi |
7 1/16の″ -5000psi |
9 ″ -3000psi |
9 ″ -5000psi |
11 ″ -3000psi |
11 ″ -5000psi |
13 5/8の″ -3000psi |
13 5/8の″ -5000psi |
20 3/4の″ -3000psi |
21 1/4の″ -5000psi |
|
mm/inの穴（mm/in。） |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
|
評価される働く圧力（MPa/psi） |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
|
流体静力学の耐圧試験圧力（MPa/psi） |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
31.5 4,500 |
70 10,000 |
|
油圧制御の評価される働く圧力（MPa/psi） |
21/3,000 |
|||||||||
|
推薦された油圧働く圧力シールの管（MPa/psi） |
1,218~1,522psi |
|||||||||
|
最高。働き圧力シールよく管なしでの（MPa/psi） |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
|
推薦された油圧働く圧力シールよく管なしでの（MPa/psi） |
≤10 .5/1,500 |
|||||||||
|
開いた最高。オイルの容積（l） |
15 |
15 |
22.8 |
33 |
39 |
56 |
69 |
69 |
110 |
181 |
|
近い最高。オイルの容積（l） |
21 |
21 |
34 |
42 |
50 |
72 |
94 |
94 |
173 |
241 |
|
2つの持ち上がるリング（t）による上昇の重量 |
16 |
16 |
16 |
25 |
25 |
25 |
32 |
32 |
32 |
64 |
|
油圧オイルの出口 |
NPT 1" |
|||||||||
|
金属の温度の等級 |
T-20/250 （- 29℃~121℃） |
|||||||||
|
非金属の温度の等級 |
BAB （- 18℃~66℃~93℃） |
|||||||||
|
健康な液体が付いている中型の物質的な接触 |
NACE MR-01-75にごと、大会API 16A第4の版標準 |
|||||||||
