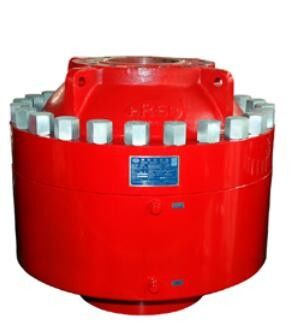

346.1 Mmは13 5/8"環状標準シェーファー API 16Aのボップを踊る
API 16A シェーファー環状のBop ハイドリルの制御システムが装備されている改修およびあく操作で使用することができる。BOPs API 16Aの標準への完全な一致で設計され、製造される。環状シェーファーはボディ、ヘッダー、ゴム製中心およびピストンから主に成っているボップを踊る。内部のゴム製中心は交換可能である。
環状の破裂予防策specs
|
項目 |
環状BOPのための指定 |
|||||||||
|
サイズおよびモデル |
7 1/16の″ -3000psi |
7 1/16の″ -5000psi |
9 ″ -3000psi |
9 ″ -5000psi |
11 ″ -3000psi |
11 ″ -5000psi |
13 5/8の″ -3000psi |
13 5/8の″ -5000psi |
20 3/4の″ -3000psi |
21 1/4の″ -5000psi |
|
mm/inの穴（mm/in。） |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
|
評価される働く圧力（MPa/psi） |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
|
流体静力学の耐圧試験圧力（MPa/psi） |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
31.5 4,500 |
70 10,000 |
|
油圧制御の評価される働く圧力（MPa/psi） |
21/3,000 |
|||||||||
|
推薦された油圧働く圧力シールの管（MPa/psi） |
1,218~1,522psi |
|||||||||
|
最高。働き圧力シールよく管なしでの（MPa/psi） |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
|
推薦された油圧働く圧力シールよく管なしでの（MPa/psi） |
≤10 .5/1,500 |
|||||||||
|
開いた最高。オイルの容積（l） |
15 |
15 |
22.8 |
33 |
39 |
56 |
69 |
69 |
110 |
181 |
|
近い最高。オイルの容積（l） |
21 |
21 |
34 |
42 |
50 |
72 |
94 |
94 |
173 |
241 |
|
2つの持ち上がるリング（t）による上昇の重量 |
16 |
16 |
16 |
25 |
25 |
25 |
32 |
32 |
32 |
64 |
|
油圧オイルの出口 |
NPT 1" |
|||||||||
|
金属の温度の等級 |
T-20/250 （- 29℃~121℃） |
|||||||||
|
非金属の温度の等級 |
BAB （- 18℃~66℃~93℃） |
|||||||||
|
健康な液体が付いている中型の物質的な接触 |
NACE MR-01-75にごと、大会API 16A第4の版標準 |
|||||||||
