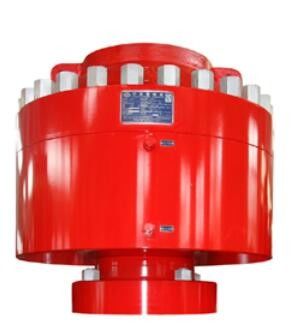

源泉の環状の予防策13 5/8"ボップを踊るため- 3000psi
環状の予防策Bopオイルのテストのための井戸、改修、健康な完了で締まって、破裂の安全油田のシーリング源泉を防ぐのに1つに破裂の事故、全く封じられた、semi-closed 2つの機能を防ぐ作動プロセスに環状の予防策Bop作動すること容易な高圧特徴に対して抵抗力がある単純構造が使用されているある。
環状BOPの仕事いかに
終わり–油圧オイルが延長港にポンプでくまれる時、中要素は管に/管状持ち上がり、絞られる。
油圧液体がにポンプでくまれたらオープン一方では、左舷を、要素押下げられる管状の解放に終って引き込めなさい。
RAM BOP対環状
環状の破裂予防策はあく操作で複数の機能を行う。それは管、包装およびドリル管間の環状スペースを密封する。それはまた包装、管、またはドリル管がドリル孔からあるときシールの維持を助ける。RAMの破裂予防策とは違って、環状のBOPs異なったサイズのさまざまな管を密封できる。
環状の予防策はspecsボップを踊る
|
項目 |
環状BOPのための指定 |
|||||||||
|
サイズおよびモデル |
7 1/16の″ -3000psi |
7 1/16の″ -5000psi |
9 ″ -3000psi |
9 ″ -5000psi |
11 ″ -3000psi |
11 ″ -5000psi |
13 5/8の″ -3000psi |
13 5/8の″ -5000psi |
20 3/4の″ -3000psi |
21 1/4の″ -5000psi |
|
mm/inの穴（mm/in。） |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
|
評価される働く圧力（MPa/psi） |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
|
流体静力学の耐圧試験圧力（MPa/psi） |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
31.5 4,500 |
70 10,000 |
|
油圧制御の評価される働く圧力（MPa/psi） |
21/3,000 |
|||||||||
|
推薦された油圧働く圧力シールの管（MPa/psi） |
1,218~1,522psi |
|||||||||
|
最高。働き圧力シールよく管なしでの（MPa/psi） |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
|
推薦された油圧働く圧力シールよく管なしでの（MPa/psi） |
≤10 .5/1,500 |
|||||||||
|
開いた最高。オイルの容積（l） |
15 |
15 |
22.8 |
33 |
39 |
56 |
69 |
69 |
110 |
181 |
|
近い最高。オイルの容積（l） |
21 |
21 |
34 |
42 |
50 |
72 |
94 |
94 |
173 |
241 |
|
2つの持ち上がるリング（t）による上昇の重量 |
16 |
16 |
16 |
25 |
25 |
25 |
32 |
32 |
32 |
64 |
|
油圧オイルの出口 |
NPT 1" |
|||||||||
|
金属の温度の等級 |
T-20/250 （- 29℃~121℃） |
|||||||||
|
非金属の温度の等級 |
BAB （- 18℃~66℃~93℃） |
|||||||||
|
健康な液体が付いている中型の物質的な接触 |
NACE MR-01-75にごと、大会API 16A第4の版標準 |
|||||||||
