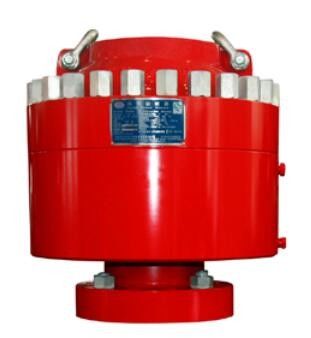

商品の詳細:
|
| 名前: | 環状の予防策 | 適用: | 油井の訓練 |
|---|---|---|---|
| 評価される働く圧力: | 3000のPsi | サイズ: | 20の3/4インチ |
| 非金属密封材料のための温度較差: | -26℃~+177℃ | 性能要件: | PR1、PR2 |
| ハイライト: | 大きいゲートシェーファーは部品ボップを踊る,大きいゲートは予防策破裂ボップを踊る,Ramのタイプは予防策破裂ボップを踊る |
||
井戸の管のひもとwellbore間の密封された環状スペースを形作るために通常ラムのタイプ破裂予防策操作と合う大きいゲートは、またコラム差し込むことの羊の鳴き声の場合それぞれすることができが死ぬ数回を使用しそして長期shut-inの使用を可能にしない。
より低いハウジング、上部ハウジング、ピストン、アダプター リングおよびパッキングの要素。全部品は維持および最終的な信頼性の容易さのために設計され、造られる。
終わり–油圧オイルが延長港にポンプでくまれる時、中要素は管に/管状持ち上がり、絞られる。
油圧液体がにポンプでくまれたらオープン一方では、左舷を、要素押下げられる管状の解放に終って引き込めなさい。
Shafferはspecsボップを踊る
| 項目 | 環状BOPのための指定 | |||||||||
| サイズおよびモデル |
7 1/16の″ -3000psi |
7 1/16の″ -5000psi |
9 ″ -3000psi |
9 ″ -5000psi |
11 ″ -3000psi |
11 ″ -5000psi |
13 5/8の″ -3000psi |
13 5/8の″ -5000psi |
20 3/4の″ -3000psi |
21 1/4の″ -5000psi |
| mm/inの穴（mm/in。） |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
| 評価される働く圧力（MPa/psi） |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
| 流体静力学の耐圧試験圧力（MPa/psi） |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
42 6,000 |
70 10,000 |
31.5 4,500 |
70 10,000 |
| 油圧制御の評価される働く圧力（MPa/psi） | 21/3,000 | |||||||||
| 推薦された油圧働く圧力シールの管（MPa/psi） | 1,218~1,522psi | |||||||||
| 最高。働き圧力シールよく管なしでの（MPa/psi） |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
10.5 1,500 |
17.5 2,500 |
| 推薦された油圧働く圧力シールよく管なしでの（MPa/psi） | ≤10 .5/1,500 | |||||||||
| 開いた最高。オイルの容積（l） | 15 | 15 | 22.8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
| 近い最高。オイルの容積（l） | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
| 2つの持ち上がるリング（t）による上昇の重量 | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
| 油圧オイルの出口 | NPT 1" | |||||||||
| 金属の温度の等級 | T-20/250 （- 29℃~121℃） | |||||||||
| 非金属の温度の等級 | BAB （- 18℃~66℃~93℃） | |||||||||
| 健康な液体が付いている中型の物質的な接触 | NACE MR-01-75にごと、大会API 16A第4の版標準 | |||||||||
