4 1/16 インチ 10000psi キル マニホールド API 16C 標準
キル マニホールドは、チョーク バルブ、ゲート バルブ、圧力計、ライン パイプで構成されています。キルマニホールドの一方の端はドリルスプールに接続され、もう一方の端はポンプに接続されています。
パラメータ
| タイプ | 使用圧力 | メインボア径 | バイパス径 | 備考 |
| (psi) | の上。） | （の。） | ||
| YG140 | 20000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 1/16" 2 9/16" | ご要望に応じて様々な組み合わせが可能です |
| YG105 | 15000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 3 1/16" 2 9/16" 2 1/16" | |
| YG70 | 10000 | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | 4 1/16" 3 1/16" 2 9/16" 2 1/16" | |
| YG35 | 5000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | |
| YG21 | 3000 | 4 1/16" 3 1/8" 2 9/16" 2 1/16" | 4 1/16" 3 1/8" 2 9/16" 2 1/16" |
構成

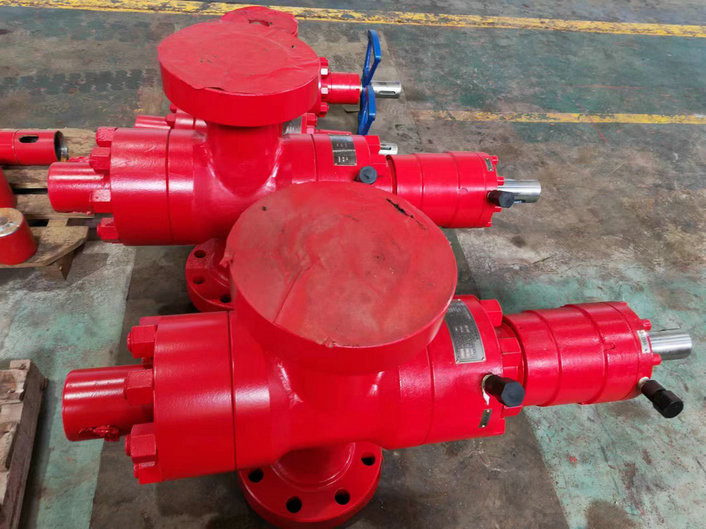

チョークマニホールドは、チョークバルブ、ゲートバルブ、ラインパイプ、継手、圧力計などで構成されています。
動作原理
ウェル内の圧力が上昇すると、チョーク マニホールドのチョーク バルブ (手動チョーク、油圧チョーク、およびポジティブ チョークを含む) を開閉することで、ウェル内の流体を解放して、直接吹き込むことができるケーシング圧力を制御できます。ケーシングの圧力が非常に高い場合は、ゲートバルブから排出します。
4. 圧力定格
キル マニホールドは、2000psi、3000psi、5000psi、10000psi、および 15000psi の圧力定格で利用でき、顧客の要求に応じて利用することもできます。
取扱説明書
(1) チョークマニホールドのすべてのコンポーネントの作動圧力は、使用される BOP スタックの作動圧力と互換性があるものとします。
(2) チョークマニホールドは、作業者の手が届きやすい場所に設置すること。取り付け前に圧力テストを実行する必要があり、シートテスト圧力は定格使用圧力と等しくなければなりません。
(3) ラインパイプはできる限り水平かつ真っ直ぐにする。ラインパイプの曲がりの場合は、120 度の鋼管曲げパイプを使用する。ラインパイプの口径は十分に大きくなければなりません。
(4) 圧力計を取り付ける必要があります。
(5) 冬期は低温下でもチョークマニホールドが作動します。
