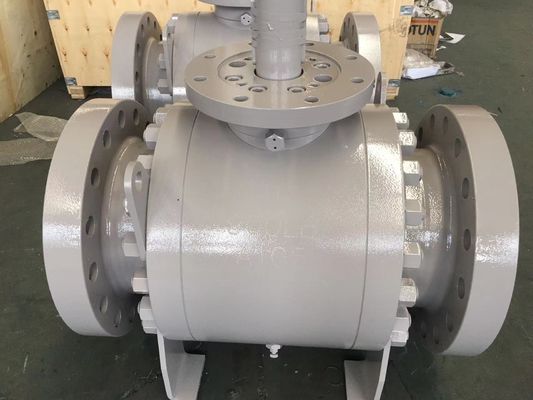

API 6D ボールバルブ 製造説明:
水力球弁は,液体の流れを制御するために水力システムで使用される閥の一種である.バルブを開くか閉じるために回転することができます.ボールが90度回転すると,ボールは流通経路に準拠し,液体が通過できるようにします. ボールが閉じているとき,ボールは流通経路に垂直です.液体を遮断する.
下記は,水力球弁のいくつかの主要な特徴と構成要素です.
1.ボディ:ボディは,弁の主要な外部の外蓋であり,通常は銅,不oxidable steel,または炭素鋼などの金属で作られています. 主要構造を提供し,内部部品を収容します.
2ボール: ボールは,中心に穴がある球状の部品である.通常は銅,ステンレス鋼,またはクロム付鋼などの金属で作られる.ボールは,流れを制御するためにバルブ体内に回転.
3スタム: スタムはボールをアクチュエータまたはハンドルに接続する棒である. スタムは回転するとボールを動かし,バルブを開くまたは閉じる.
4座席:座席は,閉ざされた状態でボールが接触するバルブボディ内にある密封表面です.座席は密閉を保証し,バルブを閉めるときに漏れを防止します.
5振動器またはハンドル: 振動器またはハンドルは,ボールを回転させるのに使用されるメカニズムである.特定のアプリケーションと要件に応じて,レバー,ハンドホイール,または自動振動器である.
6密封器:Oリングやガシケットなどの密封器は,ボールとバルブボディの間に信頼性の高い密封器を提供するために使用されます.彼らは幹の周りに漏れを防止し,ボールと座席の間を防ぎます.
水力球弁は,液体力の制御と伝送を含む水力システムで一般的に使用されます.それらは,油,水力液体の流れを調節するために使用されます.工業機械などの様々な用途で自動車の水力システム.
水力球弁は,迅速な開閉,完全開閉時の低流体抵抗,高圧と高温に対応する能力などの利点があります.サイズが違います特殊な水力システム要件に対応する材料.
わかった技術パラメータ:
わかった名目パイプラインサイズ:2~48インチ
わかった定数圧: 150~2500LB
わかった温度範囲:-46~250°C
わかった液体:水,油,蒸気,その他の液体
わかった機体材料:ASME B16に規定する材料.34
わかった試験基準:API 6D/6A
わかった操作者:レバー/フレンチキー,ギア,モーターアクチュエーター,空気アクチュエーター,水力アクチュエーターなど
表 1 フレンズ接続ボルトの推奨トルク
| ボルトサイズ | トルク (N.M) | ボルトサイズ | トルク (N.M) |
| 1/2-13UNC | 50~60 | 1-1/4 -8UN | 850〜1000 |
| 9/16-12 UNC | 70~80 | 1〜3/8-8 国連 | 1100~1300 |
| 5/8-11 UNC | 100~130 | 1/2-8 国連 | 1400~1800 年 |
| 3/4-10 UNC | 160~210 | 1-5/8-8 国連 | 1800~2200 |
| 7/8-9 UNC | 280~330 | 1〜3〜4〜8 国連 | 2200~2600 |
| 1-8 UNC | 420〜500 | UN | 2800~3300 |
| 1/8-8 国連 | 500~600 | 2-8 国連 | 3500~4200 |
