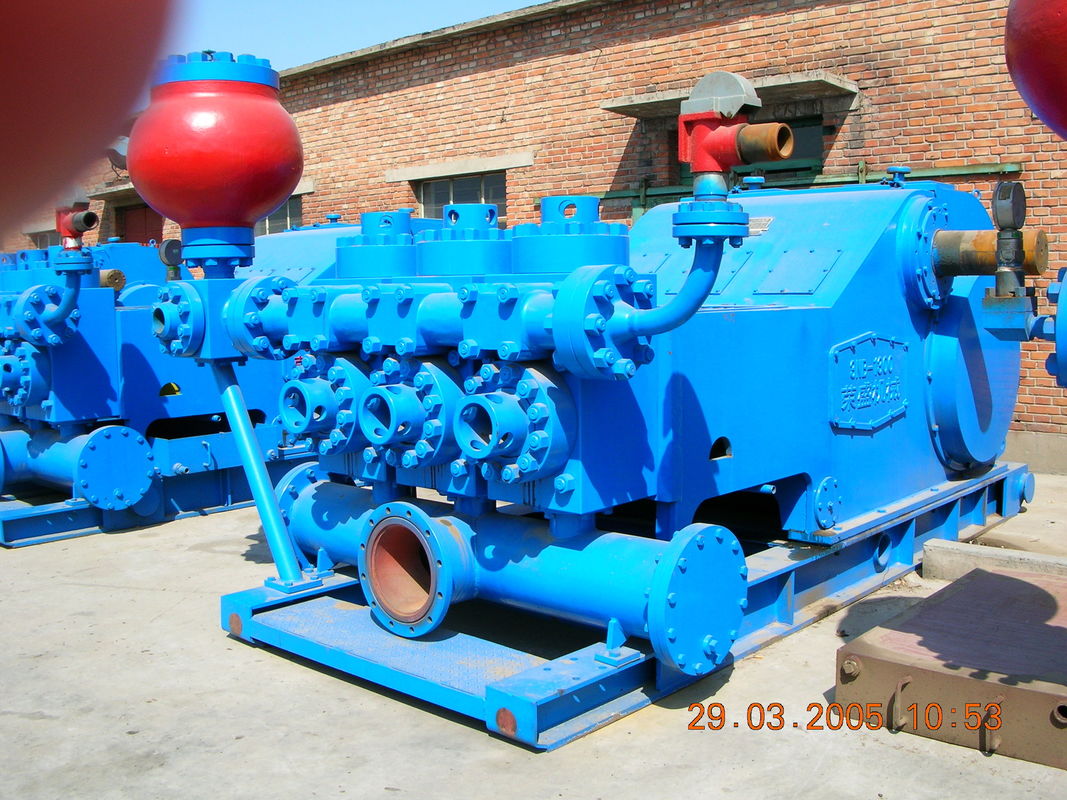

F800訓練の泥ポンプ、馬力800HP、
変数 |
ポンプ モデル |
|
| RS-F1000 | RS-F800 | |
| 評価される入力パワー | 735kW （1000HP） | 590kW （800HP） |
|
打撃の評価される頻度 |
140回の打撃/分 （140SPM） |
150回の打撃/分 （150SPM） |
| 打撃 | 254mm （10 ″） | 229mm （9 ″） |
| ギヤ比率 | 4.207:1 | 4.185:1 |
| 最高。作動圧力 | 34.5MPa | 34.5MPa |
| 弁の部屋 | API#6 | API# 6 |
| 最高。シリンダーはさみ金の直径 | 170mm | 170mm |
| 最高。シリンダーはさみ金ポンプ圧力 | 16.4MPa （2410psi） | 13.6MPa （1954psi） |
| サクション パイプの開口部 | 305mm （12 ″） | 254mmの（10 ″）フランジ |
| 排出の管開口部 | 5 1/8の″ 5000psiのフランジ | 5 1/8の″ 5000psiのフランジ |
| ピニオン シャフトの直径 | 196.9mm （7 3/4の″） | 177.8mm （7 ″） |
| キー | 50.850ⅹ .8mm （2 ″のⅹ 2の″） | 44.4x44.45mm （1つの3/4x1 3/4 ″） |
| 全体寸法（本体） | 4267X2350X1862mm | 3963X2000X1694mm |
| 重量（本体） | 18642kg | 14000kg |
| RS-F800訓練ポンプ変位および圧力関係の形態 | ||||||||||
| シリンダーはさみ金の直径 | mm | 170 | 160 | 150 | 140 | 130 | 120 | 110 | 100 | |
| 排出圧力 | MPa | 13.6 | 15.4 | 17.5 | 20.1 | 23.3 | 27.3 | 32.5 | 34.5 | |
| psi | 1971年 | 2232 | 2536 | 2913 | 3377 | 3957 | 4710 | 5000 | ||
| 打撃の頻度 | 入力パワー | 変位L/s | ||||||||
| 打撃/分 | KW | HP |
||||||||
| 160 | 636 | 853 | 41.51 | 36.77 | 32.32 | 28.15 | 24.27 | 20.68 | 17.38 | 14.36 |
| *150 | *588 | 800 | 38.92 | 34.47 | 30.30 | 26.39 | 22.76 | 19.39 | 16.29 | 13.47 |
| 140 | 549 | 747 | 36.32 | 32.17 | 28.28 | 24.63 | 21.24 | 18.10 | 15.21 | 12.57 |
| 130 | 510 | 693 | 33.73 | 29.88 | 26.26 | 22.87 | 19.72 | 16.81 | 14.12 | 11.67 |
| 120 | 470 | 640 | 31.13 | 27.58 | 24.24 | 21.11 | 18.21 | 15.51 | 13.03 | 10.77 |
| 110 | 431 | 587 | 28.54 | 25.28 | 22.22 | 19.35 | 16.69 | 14.22 | 11.95 | 9.87 |
| 1 | 3.92 | 5.33 | 0.259 | 0.230 | 0.202 | 0.176 | 0.151 | 0.129 | 0.108 | 0.090 |
|
機械効率η=90%、入場α=100%の係数および量産効果100%の取得; 打撃および連続操作の推薦された数の入力パワー |
||||||||||
デッサン:
