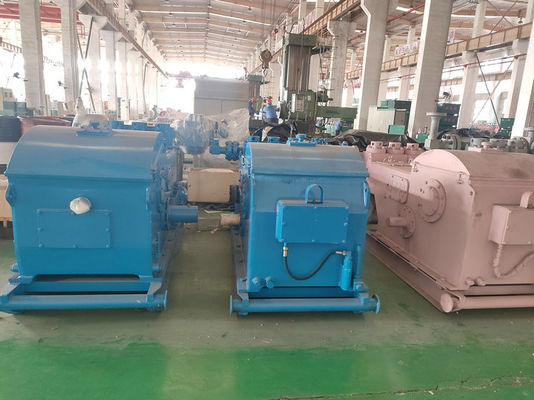

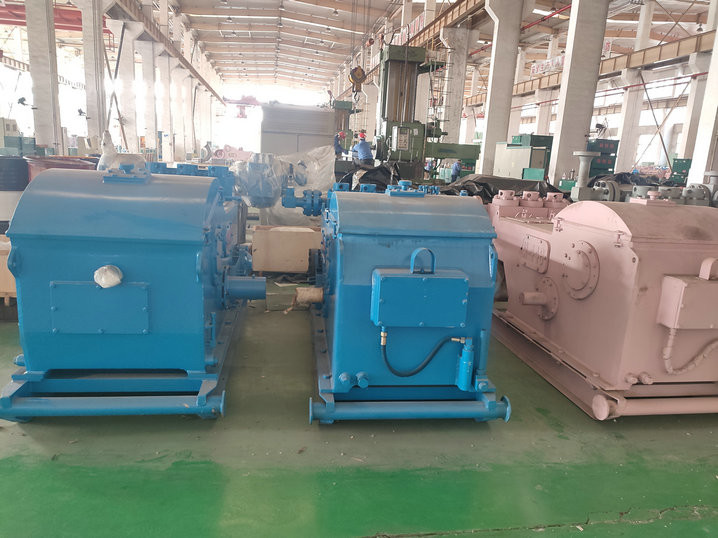

F500油井のトリプレックス鋭いプランジャー ポンプをよくポンプ作動液
導入
F500油井トリプレックスポンプ装置は操作の高性能を保障することを高力耐えることができる2つの表面を備えている。
強制された潤滑はしぶきの潤滑と潤滑の効果を完全にさせるために結合した;
F500油井のトリプレックスポンプの性能は耐久の流動端によって非常に改善された;そして検査、泥ポンプ修理および泥ポンプ維持は独立した構造が原因でより作り易い。
F500油井のトリプレックスポンプの変数
| はさみ金のサイズ | 6 3/4 |
6 1/2
|
6 | 5 1/2 | 5 | 4 1/2 | 4 |
3 1/2
|
|
| 排出圧力 | Mpa |
9.2
|
10
|
11.7
|
13.9
|
16.8
|
20.8
|
26.3
|
34.5
|
| psi |
1334
|
1450
|
1670
|
2016年
|
2400
|
3016
|
3814
|
5000
|
|
| 1分あたり打撃 （SPM） |
力 KW （HP） |
変位L/s （GPM） | |||||||
|
170
|
384
（515）
|
37.29
（591.0）
|
34.62
（548.7）
|
29.46
（466.9）
|
24.72
（391.8）
|
20.50
（324.9）
|
16.59
（262.9）
|
13.08
（207.3）
|
10.05
（159.2）
|
| *165 |
*373
（500）
|
36.2
（573.7）
|
33.6
（532.5）
|
28.6
（453.3）
|
24
（380.4）
|
19.9
（315.4）
|
16.1
（255。）
|
12.7
（201.2）
|
9.75
（154.5）
|
| 150 |
339.4
（455）
|
32.9
（521.4）
|
30.55
（484.2）
|
26
（412.1）
|
21.8
（345.5）
|
18.1
（286.8）
|
14.64
（232.0）
|
11.55
（183.0）
|
8.86
（140.4）
|
| 140 |
316.5
（424）
|
30.72
（486.9）
|
28.51
（451.8）
|
24.27
（384.6）
|
20.36
（322.7）
|
16.88
（267.5）
|
13.66
（216.5）
|
10.78
（170.8）
|
8.27
（131.0）
|
| 130 |
293.9
（394）
|
28.52
（452.0）
|
26.47
（419.5）
|
22.53
（357.1）
|
18.91
（299.7）
|
15.68
（248.5）
|
12.68
（200.9）
|
10.01
（158.6）
|
8.27
（131.0）
|
| 120 |
271.2
（364）
|
26.33
（417.3）
|
24.44
（387.3）
|
20.8
（329.6）
|
17.45
（276.5）
|
14.47
（229.3）
|
11.71
（185.6）
|
9.24
（146.4）
|
7.09
（112.3）
|
| 110 |
248.7
（333）
|
24.1
（381.9）
|
22.4
（355.0）
|
19.07
（302.2）
|
16
（253.6）
|
13.27
（210.3）
|
10.73
（170.0）
|
8.46
（134.0）
|
6.5
（103.0）
|
| 1 |
2.261
（3.03）
|
0.219
（3.47）
|
0.204
（3.23）
|
0.173
（2.74）
|
0.145
（2.29）
|
0.121
（1.91）
|
0.098
（1.55）
|
0.077
（1.22）
|
0.059
（0.93）
|
| --パフォーマンス データは90%の機械効率および100%の容積測定の効率によって計算される。 | |||||||||
| --*泥ポンプが絶えず動く場合のrecommendatory SPMおよび入力パワーを示すため。 | |||||||||
F500油井トリプレックスポンプ指定:
評価される入力パワー:373のkW （500 HP）
1分あたり打撃:165 SPM
ストローク:190.5 mm （7 1/2」）
ギヤ比率:4.286:1
最高。働き圧力:34.5 MPa （5000のpsi）
弁:API#5
Max.Linerのサイズ:170のmm （6 3/4"）
吸引の入口のフランジ:203.2 mm （8"）のフランジ
排出出口のフランジ:101.6 mm （4"）のフランジ、34.5 MPa （5000のpsi）
全体寸法（L×W×H）:3639×2369×2315のmm3 （11.94×7.77×7.6立方フィート）おおよその重量:9543のkg （21039のlb）
