地質探鉱のためのW-447石油掘削装置の泥ポンプ
W-447石油掘削装置の泥ポンプは地質探鉱のための主な装置の1つである。コア試すい、ポンプ間
供給は十分な容積のスラリーまたはクリーン ウォーターが付いているドリル孔およびそれを石の残骸を地面まで運び、底をドリル孔のさせ、冷却し、ドリル孔の壁を保護し、より速くあくのを助けるように油を差すために鋭い用具にきれいに、ドリル孔で循環させる。従ってW-447石油掘削装置の泥ポンプの性能は生産の訓練そして安全の効率に直接影響を与える。
W-447石油掘削装置の泥ポンプ指定:
評価される入力パワー:最高373のkW （500 HP）。
1分あたり打撃:SPMStrokeの240の長さ:180のmm （7"）
ギヤRatio4.578:1
最高。働き圧力:21 MPa （3000のpsi）
弁:API#6
ピストン ロッドエンド:API#SA4
Max.Linerのサイズ:165.1 mm （6 1/2」）
吸引の入口のフランジ:203.2 mm （8"）のフランジ
排出出口のフランジ:52.4 mm （2 1/16」）のフランジ、34.5 MPa （5000のpsi）
ピニオン シャフトのサイズ:95.2 mm （3.75"）
全体寸法（L×WxH）:2550×1245×1305 mm3 （8.37×4.08×4.28立方フィート）
おおよその重量:4850のkg （10692のlb）
W-447石油掘削装置の泥ポンプの変数
| はさみ金のサイズ | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | 4 1/2 | 4 | 3 1/2 | |
| 排出圧力 | MPa | 7.3 | 8.0 | 8.6 | 10.3 | 12.4 | 15.3 | 19.4 | 20.7 |
| psi | 1059 | 1160 | 1247 | 1494 | 1798 | 2219 | 2813 | 3000 | |
| 微細なSPMごとの打撃 | 力kW （HP） | 変位L/s （GPM） | |||||||
| 240 |
373 （500） |
45.7 （724.3） |
42.2 （668.9） |
38.9 （616.6） |
32.7 （518.3） |
27.0 （428.0） |
21.9 （347.1） |
17.3 （274.2） |
13.2 （209.2） |
| 220 |
342 （458） |
41.9 （664.1） |
38.7 （613.4） |
35.7 （565.8） |
30.0 （475.5） |
24.8 （393.1） |
20.1 （318.6） |
15.9 （252.0） |
12.1 （191.8） |
| 200 |
311 （417） |
38.1 （603.9） |
35.2 （557.9） |
32.4 （513.5） |
27.3 （432.7） |
22.5 （356.6） |
18.2 （288.5） |
14.4 （228.2） |
11.0 （174.4） |
| 180 |
280 （375） |
34.3 （543.7） |
31.7 （502.4） |
29.2 （462.8） |
24.5 （388.3） |
20.3 （321.8） |
16.4 （259.9） |
13.0 （206.1） |
9.9 （156.9） |
| 160 |
249 （333） |
30.5 （483.4） |
28.2 （447.0） |
25.9 （410.5） |
21.8 （345.5） |
18.0 （285.3） |
14.6 （231.4） |
11.5 （182.3） |
8.8 （139.5） |
| 100 |
155 （208） |
19.0 （301.2） |
17.6 （279.0） |
16.2 （256.8） |
13.6 （215.6） |
11.3 （179.1） |
9.1 （144.2） |
7.2 （114.1） |
5.5 （87.2） |
| 1 |
1.55 （2.08） |
0.190 （3.012） |
0.176 （2.790） |
0.162 （2.568） |
0.136 （2.156） |
0.113 （1.791） |
0.091 （1.442） |
0.072 （1.141） |
0.055 （0.872） |
| ●パフォーマンス データは90%の機械効率および100%の容積測定の効率によって計算される。 | |||||||||

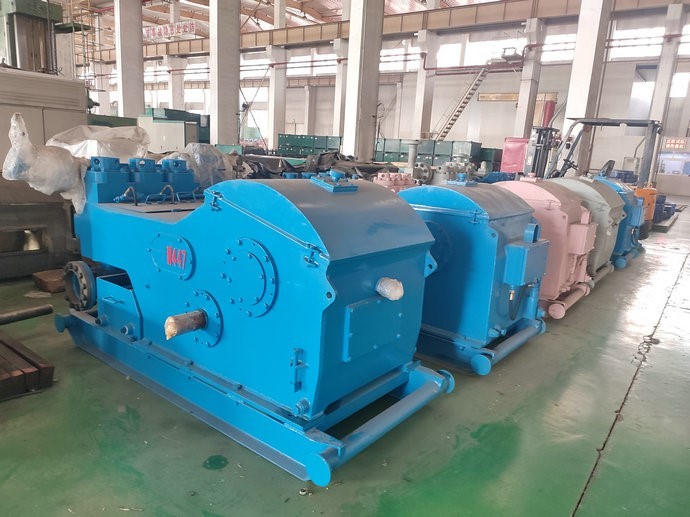

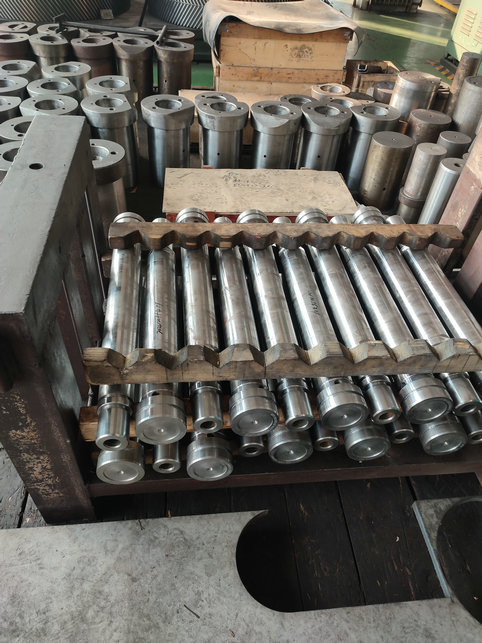

W-447石油掘削装置の泥ポンプ細部
